光纖放大器不但可對光信號進行直接放大，同時還具有實時、高增益、寬帶、在線、低噪聲、低損耗的全光放大功能，是新一代光纖通信系統中必不可少的關鍵器件；由于這項技術不僅解決了衰減對光網絡(luò )傳輸速率與距離的限制，更重要的是它開創(chuàng )了1550nm頻段的波分復用，從而將使超高速、超大容量、超長距離的波分復用（WDM）、密集波分復用（DWDM）、全光傳輸、光孤子傳輸等成為現實，是光纖通信發展史上的一個劃時代的里程碑。在目前實用化的光纖放大器中主要有摻鉺光纖放大器（EDFA）、半導體光放大器（SOA）和光纖拉曼放大器（FRA）等，其中摻鉺光纖放大器以其優越的性能現已廣泛應用于長距離、大容量、高速率的光纖通信系統、接入網、光纖CATV網、軍用系統（雷達多路數據復接、數據傳輸、制導等）等領域，作為功率放大器、中繼放大器和前置放大器。 光纖放大器一般都由增益介質、泵浦光和輸入輸出耦合結構組成。目前光纖放大器主要有摻鉺光纖放大器、半導體光放大器和光纖拉曼放大器三種，根據其在光纖網絡(luò )中的應用，光纖放大器主要有三種不同的用途：在發射機側用作功率放大器以提高發射機的功率；在接收機之前作光預放大器以極大地提高光接收機的靈敏度；在光纖傳輸線路中作中繼放大器以補償光纖傳輸損耗，延長傳輸距離。
目錄
-
光纖放大器在無線光通信的應用
-
光纖放大器主要技術指標
-
光纖放大器常見故障及解決方案
- 光纖放大器注意事項
-
光纖放大器常見故障及解決方案
-
光纖放大器主要技術指標
光纖放大器在無線光通信的應用
引 言
無線光通信是以激光作為信息載體，是一種不需要任何有線信道作為傳輸媒介的通信方式。與微波通信相比，無線光通信所使用的激光頻率高，方向性強(保密性好)，可用的頻譜寬，無需申請頻率使用許可；與光纖通信相比，無線光通信造價低，施工簡便、迅速。它結合了光纖通信和微波通信的優勢，已成為一種新興的寬帶無線接人方式，受到了人們的廣泛關注。但是，惡劣的天氣情況，會(huì )對無線光通信系統的傳播信號產生衰耗作用?？諝庵械纳⑸淞Ｗ?，會(huì )使光線在空問、時間和角度上產生不同程度的偏差。大氣中的粒子還可能吸收激光的能量，使信號的功率衰減，在無線光通信系統中光纖通信系統低損耗的傳播路徑已不復存在。大氣環境多變的客觀性無法改變，要獲得更好更快的傳輸效果，對在大氣信道傳輸的光信號就提出了更高的要求，一般地，采用大功率的光信號可以得到更好的傳輸效果。隨著光纖放大器(EDFA)的迅速發展，穩定可靠的大功率光源將在各種應用中滿足無線光通信的要求。
1 EDFA的原理及結構
摻鉺光纖放大器(EDFA)具有增益高、噪聲低、頻帶寬、輸出功率高、連接損耗低和偏振不敏感等優點，直接對光信號進行放大，無需轉換成電信號，能夠保證光信號在最小失真情況下得到穩定的功率放大。
1．1 EDFA的原理

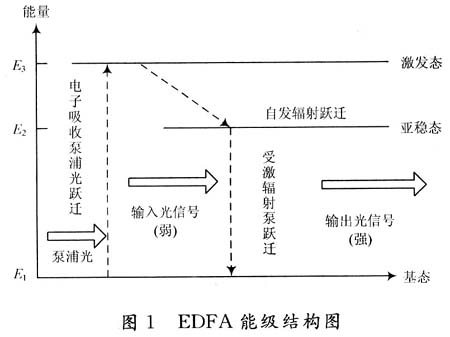

EDFA的泵浦過程需要使用三能級系統，如圖1所示。
在摻鉺光纖中注入足夠強的泵浦光，就可以將大部分處于基態的Er3+離子抽運到激發態，處于激發態的Er3+離子又迅速無輻射地轉移到亞穩態。由于Er3+離子在亞穩態能級上壽命較長，因此很容易在亞穩態與基態之間形成粒子數反轉。當信號光子通過摻鉺光纖時，與處于亞穩態的Er3+離子相互作用發生受激輻射效應，產生大量與自身完全相同的光子，這時通過摻鉺光纖傳輸的信號光子迅速增多，產生信號放大作用。Er3+離子處于亞穩態時，除了發生受激輻射和受激吸收以外，還要產生自發輻射(ASE)，它造成EDFA的噪聲。
1．2 EDFA的結構
典型的EDFA結構主要由摻鉺光纖(EDF)、泵浦光源、耦合器、隔離器等組成。
摻鉺光纖是EDFA的核心部件。它以石英光纖作為基質，在纖芯中摻人固體激光工作物質鉺離子，在幾米至幾十米的摻鉺光纖內，光與物質相互作用而被放大、增強。光隔離器的作用是抑制光反射，以確保放大器工作穩定，它必須是插入損耗低，與偏振無關，隔離度優于40 dB。

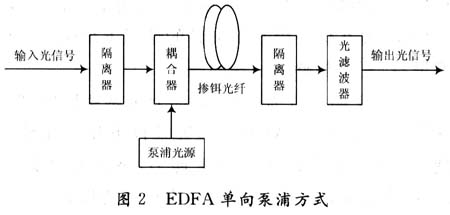

圖2為單向泵浦方式結構，此外還有反向泵浦，雙向泵浦方式結構。
1．3 EDFA的特性及性能指標
增益特性表示了放大器的放大能力，其定義為輸出功率與輸入功率之比：
式中：Pout,Pin分別表示放大器輸出端與輸入端的連續信號功率。增益系數是指從泵浦光源輸入1 mW泵浦光功率通過光纖放大器所獲得的增益，其單位為dB／mW：
式中：g0是由泵浦強度定的小信號增益系數，由于增益飽和現象，隨著信號功率的增加，增益系數下降；Is，Ps分別為飽和光強和飽和光功率，是表明增益物質特性的量，與摻雜系數、熒光時間和躍遷截面有關。
增益和增益系數的區別在于：增益主要是針對輸入信號而言的，而增益系數主要是針對輸入泵浦光而言的。另外，增益還與泵浦條件(包括泵浦功率和泵浦波長)有關，目前采用的主要泵浦波長是980 nm和1 480 nm。由于各處的增益系數是不同的，而增益須在整個光纖上積分得到，故此特性可用以通過選擇光纖長度得到較為平坦的增益譜。
1．4 EDFA的帶寬
增益頻譜帶寬指信號光能獲得一定增益放大的波長區域。實際上的EDFA的增益頻率變化關系比理論的復雜得多，它還與基質光纖及其摻雜有關。在EDFA的增益譜寬已達到上百納米．而且增益譜較平坦。ED-FA的增益頻譜范圍在1 525～1 565 nm之間。
2 EDFA的級聯應用
2．1 EDFA的級聯結構
EDFA對光信號功率的放大，特別在無線光通信大功率(瓦級)應用中，常常采用級聯的方式，比如兩級或者三級放大。之所以采用級聯的方式，是因為在EDFA的摻鉺光纖(EDF)中插入一個光隔離器，構成帶光隔離器的兩段級聯EDFA，由于光隔離器有效地抑制了第二段：EDF的反向自發輻射(ASE)，使其不能進入第一段EDF，減少了泵浦功率在反向ASE上的消耗，使泵浦光子更有效地轉換成信號光能量，從而可以明顯改善EDFA的增益、噪聲系數和輸出功率等特性。本文采用麗級級聯放大，將1～2 mW的1 550 nm光信號，經EDFA放大到1 W左右。級聯結構如圖3所示。
光信號由LD激光器產生，是已調制的信號，第一級放大采用單包層摻鉺光纖放大器，980 nm單模半導體激光器作為泵浦源，將光功率放大到50 mW附近。第一級采用單模半導體激光器泵浦，先將光信號穩定可靠的放大到一定功率，保證了整個光信號的完整，又為下一級光放大提供了較高的光功率基礎。第二級采用雙包層光纖放大器，多模半導體激光器泵浦源將光功率放大到1 W左右。雙包層光纖放大器纖芯比單包層纖芯大，泵浦功率可以有效地耦臺到纖芯中，使第二級光信號的輸出功率可達到瓦級。
2．2 EDFA級聯應用的增益
2．2．1 增益計算
