紅外線接收頭(又稱紅外線接收模組,IRM)是集成紅外線接收PD二極管、放大、濾波和比較器輸出等的IC模塊。 紅外線接收頭分類通??梢园搭l率分為36,37.9,40,56.7Khz可按不同需求選擇使用不同頻點。
紅外線接收頭工作原理

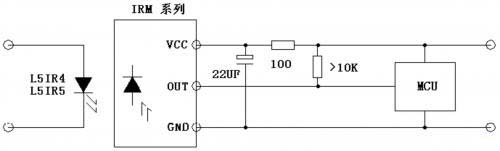

紅外接收頭一般是接收、放大、解調一體頭,一般紅外信號經接收頭解調后,數據 “0”和“1”的區別通常體現在高低電平的時間長短或信號周期上,單片機解碼時,通常將接收頭輸出腳連接到單片機的外部中斷,結合定時器判斷外部中斷間隔的時間從而獲取數據。重點是找到數據“0”與“1”間的波形差別。

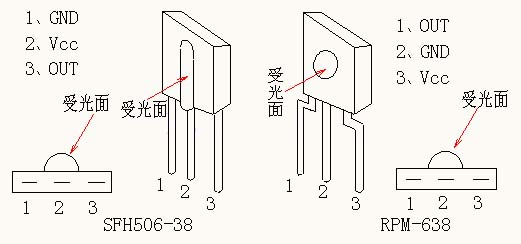

3條腿的紅外接收頭一般是接收、放大、解調一體頭,接收頭輸出的是解調后的數據信號(具體的信號格式,搜“紅外 信號 格式”,一大把),單片機里面需要相應的讀取程序。
紅外通信是利用紅外技術實現兩點間的近距離保密通信和信息轉發。它一般由紅外發射和接收系統兩部分組成。發射系統對一個紅外輻射源進行調制后發射紅外信號,而接收系統用光學裝置和紅外探測器進行接收,就構成紅外通信系統。
