PCB板的設計步驟

　　PCB板也就是PCB線路板，又叫做印刷電路板，它是電子元器件電器連接的提供者?，F在大家應該理解了什么是PCB板。接下來就來講一下PCB板的設計步驟。




　　一、電路板設計的預先準備工作

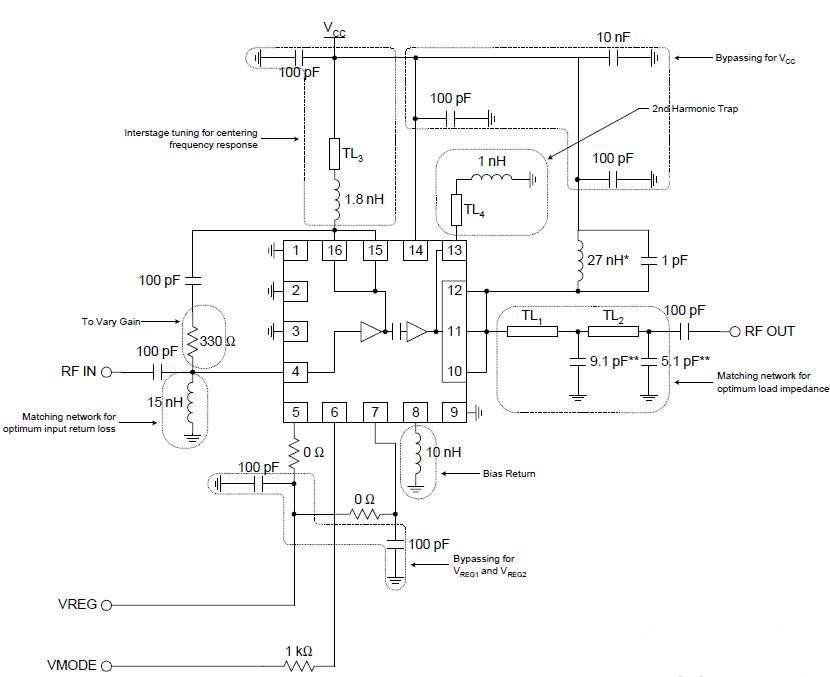

　　1、繪制原理圖，并且生成對應的網絡(luò )表。已有了網絡(luò )表情況下也可以不進行原理圖的設計，直接進入PCB設計系統。

　　2、手工更改網絡(luò )表 將一些元件的固定用腳等原理圖上沒有的焊盤定義到與它相通的網絡(luò )上。將一些原理圖和PCB封裝庫中引腳名稱不一致的器件引腳名稱改成和PCB封裝庫中的一致，特別是二、三極管等。




　　二、畫出自己定義的非標準器件的封裝庫

　　建議將自己所畫的器件都放入一個自己建立的PCB 庫專用設計文件。

　　三、設置PCB設計環境和繪制印刷電路的板框含中間的鏤空等。

　　1、進入PCB系統后的第一步就是設置PCB設計環境，包括設置格點大小和類型，光標類型，板層參數，布線參數等等。大多數參數都可以用系統默認值，而且這些參數經過設置之后，符合個人的習慣，以后無須再去修改。

　　2、規劃電路版，主要是確定電路板的邊框，包括電路板的尺寸大小等等。在需要放置固定孔的地方放上適當大小的焊盤。對于3mm 的螺絲可用6.5~8mm 的外徑和3.2~3.5mm 內徑的焊盤。




　　四、打開所有要用到的PCB庫文件后，調入網絡(luò )表文件和修改零件封裝

　　這一步是非常重要的一個環節，網絡(luò )表是PCB自動布線的靈魂，也是原理圖設計與電路版設計的接口，只有將網絡(luò )表裝入后，才能進行電路板的布線。

　　在原理圖設計時，零件的封裝可能被遺忘，但可以在引進網絡(luò )表時根據設計情況來修改或補充零件的封裝。

　　五、布置零件封裝的位置，也稱零件布局

　　Protel99可以進行自動布局,也可以進行手動布局。如果進行自動布局，運行"Tools"下面的"Auto Place",用這個命令，你需要有足夠的耐心。布線的關鍵是布局，多數設計者采用手動布局的形式。用鼠標選中一個元件，按住鼠標左鍵不放，拖住這個元件到達目的地，放開左鍵，將該元件固定。Protel99在布局方面新增加了一些技巧。新的交互式布局選項包含自動選擇和自動對齊。使用自動選擇方式可以很快地收集相似封裝的元件，然后旋轉、展開和整理成組，就可以移動到板上所需位置上了。當簡易的布局完成后，使用自動對齊方式整齊地展開或縮緊一組封裝相似的元件。

　　注意：零件布局，應當從機械結構散熱、電磁干擾、將來布線的方便性等方面綜合考慮。先布置與機械尺寸有關的器件，并鎖定這些器件，然后是大的占位置的器件和電路的核心元件，再是外圍的小元件。

　　六、根據情況再作適當調整然后將全部器件鎖定

　　假如板上空間允許則可在板上放上一些類似于實驗板的布線區。對于大板子，應在中間多加固定螺絲孔。板上有重的器件或較大的接插件等受力器件邊上也應加固定螺絲孔，有需要的話可在適當位置放上一些測試用焊盤，最好在原理圖中就加上。將過小的焊盤過孔改大，將所有固定螺絲孔焊盤的網絡(luò )定義到地或保護地等。

　　放好后用VIEW3D 功能察看一下實際效果，存盤。

　　七、布線規則設置

　　布線規則是設置布線的各個規范(象使用層面、各組線寬、過孔間距、布線的拓樸結構等部分規則，可通過Design-Rules 的Menu 處從其它板導出后，再導入這塊板)這個步驟不必每次都要設置，按個人的習慣，設定一次就可以。

　　選Design-Rules 一般需要重新設置以下幾點:

　　1、安全間距(Routing標簽的Clearance Constraint)

　　它規定了板上不同網絡(luò )的走線焊盤過孔等之間必須保持的距離。一般板子可設為0.254mm，較空的板子可設為0.3mm，較密的貼片板子可設為0.2-0.22mm，極少數印板加工廠家的生產能力在0.1-0.15mm，假如能征得他們同意你就能設成此值。0.1mm 以下是絕對禁止的。

　　2、走線層面和方向(Routing標簽的Routing Layers)

　　此處可設置使用的走線層和每層的主要走線方向。請注意貼片的單面板只用頂層，直插型的單面板只用底層，但是多層板的電源層不是在這里設置的(可以在Design-Layer Stack Manager中，點頂層或底層后，用Add Plane 添加，用鼠標左鍵雙擊后設置，點中本層后用Delete 刪除)，機械層也不是在這里設置的(可以在Design-Mechanical Layer 中選擇所要用到的機械層，并選擇是否可視和是否同時在單層顯示模式下顯示)。

　　機械層1　一般用于畫板子的邊框;

　　機械層3　一般用于畫板子上的擋條等機械結構件;

　　機械層4　一般用于畫標尺和注釋等，具體可自己用PCB Wizard 中導出一個PCAT結構的板子看一下

　　3、過孔形狀(Routing標簽的Routing Via Style)

　　它規定了手工和自動布線時自動產生的過孔的內、外徑，均分為最小、最大和首選值，其中首選值是最重要的，下同。

　　4、走線線寬(Routing標簽的Width Constraint)

　　它規定了手工和自動布線時走線的寬度。整個板范圍的首選項一般取0.2-0.6mm，另添加一些網絡(luò )或網絡(luò )組(Net Class)的線寬設置，如地線、+5 伏電源線、交流電源輸入線、功率輸出線和電源組等。網絡(luò )組可以事先在Design-Netlist Manager中定義好，地線一般可選1mm 寬度，各種電源線一般可選0.5-1mm 寬度，印板上線寬和電流的關系大約是每毫米線寬允許通過1安培的電流，具體可參看有關資料。當線徑首選值太大使得SMD 焊盤在自動布線無法走通時，它會(huì )在進入到SMD 焊盤處自動縮小成最小寬度和焊盤的寬度之間的一段走線，其中Board 為對整個板的線寬約束，它的優先級最低，即布線時首先滿足網絡(luò )和網絡(luò )組等的線寬約束條件。

　　5、敷銅連接形狀的設置(Manufacturing標簽的Polygon Connect Style)

　　建議用Relief Connect 方式導線寬度Conductor Width 取0.3-0.5mm 4 根導線45 或90 度。

　　其余各項一般可用它原先的缺省值，而象布線的拓樸結構、電源層的間距和連接形狀匹配的網絡(luò )長度等項可根據需要設置。

　　八、自動布線和手工調整

　　1、點擊菜單命令Auto Route/Setup 對自動布線功能進行設置

　　2、點擊菜單命令Auto Route/All 開始自動布線

　　3、對布線進行手工初步調整。

　　九、切換到單層顯示模式下(點擊菜單命令Tools/Preferences，選中對話框中Display欄的Single Layer Mode)

　　將每個布線層的線拉整齊和美觀。手工調整時應經常做DRC，因為有時候有些線會(huì )斷開而你可能會(huì )從它斷開處中間走上好幾根線，快完成時可將每個布線層單獨打印出來，以方便改線時參考，其間也要經常用3D顯示和密度圖功能查看。最后取消單層顯示模式，存盤。

　　十、如果器件需要重新標注可點擊菜單命令Tools/Re-Annotate 并選擇好方向后，按OK鈕。

　　并回原理圖中選Tools-Back Annotate 并選擇好新生成的那個*.WAS 文件后，按OK 鈕。原理圖中有些標號應重新拖放以求美觀，全部調完并DRC 通過后，拖放所有絲印層的字符到合適位置。

　　最后再放上設計版本號、文件首次加工日期、印板文件名、文件加工編號等信息。。

　　十一、對所有過孔和焊盤補淚滴

　　補淚滴可增加它們的牢度，但會(huì )使板上的線變得較難看。順序按下鍵盤的S 和A 鍵(全選)，再選擇Tools-Teardrops，選中General 欄的前三個，并選Add 和Track 模式，如果你不需要把最終文件轉為PROTEL 的DOS 版格式文件的話也可用其它模式，后按OK 鈕。完成后順序按下鍵盤的X 和A 鍵(全部不選中)。對于貼片和單面板一定要加。

　　十二、放置覆銅區

　　將設計規則里的安全間距暫時改為0.5-1mm 并清除錯誤標記，選Place-Polygon Plane 在各布線層放置地線網絡(luò )的覆銅(盡量用八角形，而不是用圓弧來包裹焊盤).

　　設置完成后，再按OK 扭，畫出需覆銅區域的邊框，最后一條邊可不畫，直接按鼠標右鍵就可開始覆銅。它缺省認為你的起點和終點之間始終用一條直線相連，電路頻率較高時可選Grid Size 比Track Width 大，覆出網格線。

　　相應放置其余幾個布線層的覆銅，觀察某一層上較大面積沒有覆銅的地方，在其它層有覆銅處放一個過孔，雙擊覆銅區域內任一點并選擇一個覆銅后，直接點OK，再點Yes 便可更新這個覆銅。幾個覆銅多次反復幾次直到每個覆銅層都較滿為止。將設計規則里的安全間距改回原值。
