智能腕帶解決方案

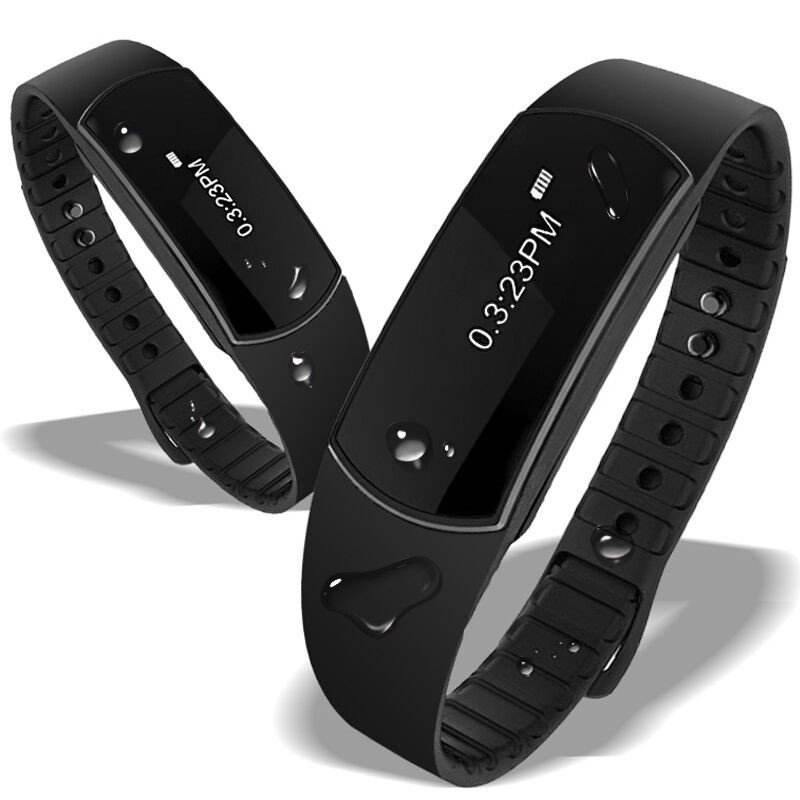

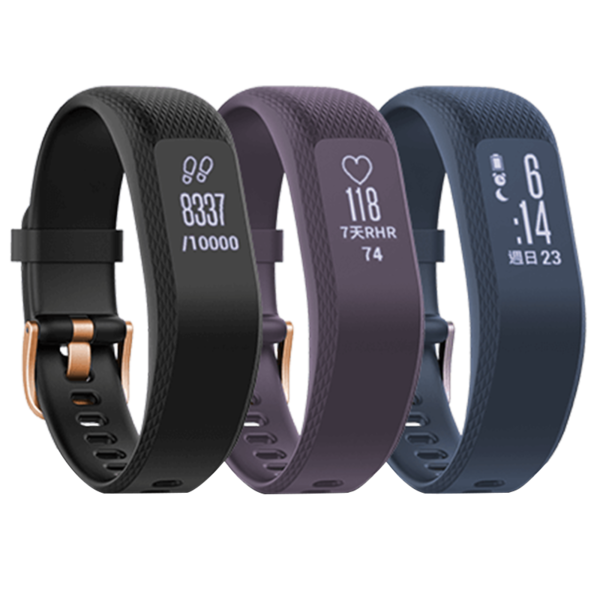

　　什么是真正的智能計步腕帶？智能計步腕帶是一種穿戴式智能設備，跟智能手環幾乎可以說是一樣的，功能設置需求這些都是。具體的智能腕帶方案內容，主要是記步功能，開發配套的功能便可以像智能手環開發一樣的功能，通過這款腕帶，可以記錄日常生活中的鍛煉、睡眠、部分還有飲食等實時數據，并將這些數據與手機、平板、ipodtouch同步，起到通過數據指導健康生活的作用。


　　在本方案中，智能記步腕帶其可開發的功能有：

　　震動喚醒，睡眠追蹤，運動監測，膳食記錄，計步和睡眠質量追蹤，智能同步，提醒功能，網絡(luò )功能， 接收來電、短信、第三方APP信息提醒等。

　　基于加速度信號檢測的計步器原理：

　　距離、速度、加速度等都可以作為描述人體行走狀態的的參數。近年來由于MEMS加速度傳感器的快速發展和其特性，使其用于人體運動檢測更加方便。

　　行走時，腳、腿、腰部，手臂都在運動，它們的運動都會(huì )產生相應的加速度，垂直方向的加速度信號變化最大。腳蹬地離開地面是一步的開始，此時由于地面的反作用力垂直加速度開始增大，身體重心上移，當腳要達到最高位置時，垂直加速度達到最大，然后腳向下運動，垂直加速度開始減小，直至腳著地，加速度減少至最小值，接著下一次邁步發生。

　　人體腰部的垂直加速度信號所示，每邁一步對應一個峰值，顯然信號具有周期性。利用對加速度的峰值檢測可以獲得行走的步數。人行走的垂直加速度在±g之間(1g為9.8m/s2即重力加速度)，考慮到還有重力加速度g的影響，可選擇測量范嗣在±2 g之間的加速度傳感器來實現計步器。


　　MEMS傳感器MMA8452Q負責檢測人體加速度信號并轉換為數字信號，通過I2C接口傳遞給控制器;經控制器分析處理，確定為有效的計步信息后，步數加1并送給LCD顯示器;按鍵則將一些設定信息傳遞給控制器。

　　綜合考慮計步器對加速度傳感器精度的要求和傳感器的價格，選擇了比較新的加速度傳感器。這是一款具有12位分辨率的智能低功耗、三軸、電容式微機械加速度傳感器，其主要特性如下：

　　可以感受X，Y，Z 3個自由度的加速度信號，感知人體運動信息。具有±2 g/±4g/±8 g的可選量程。傳感器的靈敏度在±2 g量程時為1024個數字/g，靈敏度精度為±2.5個百分點。

　　采集的加速度數據可以通過傳感器內部的高通濾波器實時輸出，濾波器的截止頻率可以軟件設置。也可以不經過濾波器直接數據輸出。輸出信號已被轉換為12位(或8位)數字量信號，經I2C接口輸出，輸出數據速率在1.25Hz到800Hz之間可調。

　　傳感器內嵌的DSP處理功能使芯片具有中斷能力，當設定的“自由下落和運動檢測”“瞬態變化檢測”“方向檢測”“輕敲檢測”“數據準備好”“自動休眠”等6種事件中任意一種發生時，配置的中斷引腳(INT1或INT2)就可以產生硬件喚醒的中斷申請信號，通知控制器處理預定的事件。這樣既減輕了控制器不斷查詢處理數據的負擔，也可以節省整體功耗，使其大部分時間處于靜止狀態保持低功耗模式，同時完成監測任務。
