近年來，執法規范化建設的不斷深入，對公安行業機關辦案功能區等方面的執法硬件設施提出了更高、更細的要求。為從源頭上遏制和預防刑訊逼供等事件的發生，排除非法證據，進一步規范公安行業機關執法行為。也是呼應了十八屆四中全會(huì )決定的要求，通過完善法治規范、實施、監督、保障體系，讓執法安全事故“零發生”。各地都按照“精品化、高標準”的理念，有力提升了公安行業機關的執法形象和執法公信力。

　　為進一步完善辦案場所管理使用制度，公安行業局出臺了各項制度，明確執法辦案場所管理使用標準，強化民警工作職責，標準化、流程化規范民警的具體執法行為。定期組織相關部門對辦案場所規章及“四個一律”執行情況進行檢查評議、專項督察、定期通報，強制“入軌”，提升制度執行力。

　　但是光有這些硬件和制度是不能完全保證辦案中心規范精細化管理的，為此，我們引入了物聯網精確定位保障辦案中心精細化規范化得以實施。辦案中心智能管控平臺，利用世界領先的物聯網RFID精確定位技術，定位精度可達30cm，結合目前辦案中心業務所面臨的超期羈押，單人審訊，未按流程，脫崗睡崗等難題，既能防止涉案人員非正常事件的發生;又能涉案物品和涉案財物的規范化保管,達到“來有出處,走有去向”;還有就是督查報備和執法臺賬的規范化;第四就是防止涉案人員超期限滯留和案件超時積壓?jiǎn)?wèn)題的發生。




　　目錄

　　1、智能辦案中心定位系統方案簡介

　　2、智能辦案中心定位系統方案設計

　　3、智能辦案中心定位系統組成結構

　　4、智能辦案中心定位系統各層工作流程

　　5、智能辦案中心定位系統定位原理

　　6、智能辦案中心定位系統功能

　　7、智能辦案中心定位系統優勢

　　智能辦案中心定位系統方案簡介：

　　在設計方案時，除了考慮其功能外，在穩定性、可靠性、抗干擾能力、容錯能力及異常保護等方面也必須充分考慮。系統應利用現有成熟的無線、有線通訊網絡(luò )作為主傳輸平臺，相應的終端、防拆卸腕帶持終端等設備與系統掛接，通過智能定位管控平臺與主系統標準的專用數據庫進行后臺數據交換，從而使定位平臺可以輕松的接入其他系統。

　　基于各種定位應用技術需求，對于定位技術的精度和參數要求也不一樣。我們在定位技術上做了大量的研究和實驗，研發出了基于ZigBee網絡(luò )，引用2.4G無線通訊和RFID技術的室內精確定位系統。




　　智能辦案中心定位系統方案設計：

　　2.1系統總體設計

　?、賹?shí)現監控目標的有效識別和實時監測，使管理系統充分體現“人性化、信息化和高度自動化”。

　?、跒楣芾砣藛T提供人員實時跟蹤、超距報警、安全監控等多方面的管理信息，一旦有突發事件，通過該系統立刻可以知道受控目標的位置或回溯運動歷史軌跡情況，保證安全管理工作的高效運作。

　?、巯到y設計的安全性、可擴容性、易維護性和易操作性。

　?、芡ㄟ^(guò)系統搭建的網絡(luò )管理平臺，實現對本系統各監測設備統一管理，顯示系統運行狀態和監測參數等功能。

　　通過室內定位技術的應用，用于將室內模塊獲得的定位數據通過以太網網絡(luò )將數據發送至服務器，從而實現信息中心平臺上查詢、監控和管理終端。工作時，管理人員通過聯網的系統平臺進行追蹤和定位目標。

　　系統應充分融合RFID室內定位等高新技術，對押解全過程實現軌跡定位、實時視頻監控、雙向語音指揮、多級信息存儲、聯動報警等多項功能。

　　2.2辦案中心系統設計

　　通過在辦案中心布置RFID精確定位設備，在每一個流程都能做到精準控制。系統的流程包括：檔案錄入，人身檢查，信息采集，看守待審，詢問訊問等。系統可以按照每個涉案人員進行視頻聯動并錄像保存，為視頻快速核查提供了技術保證,一旦有問題發生了,整個過程都可以視頻回放，而且針對涉案人員的錄像點，目前其他技術無法達到,可以保護當事人的合法權益,同時也可以保護民警,防止惡意投訴,最終保證執法規范化。執法場所設有全程錄音錄像系統、網上視頻監控督察系統、執法辦案場所管理系統，對犯罪嫌疑人進入場所后報備、進入、安檢、隨身物品存放、人員活動、休息、飲食全程監控，場所使用進行全程監控、實時監督。對各類執法安全細節全程信息化記錄、流程化管理、全方位監督辦案中心。

　　智能辦案中心定位系統組成結構：

　　系統由軟件和硬件兩部分組成，軟件是辦案中心定位系統。

　　系統硬件主要由通信鏈路、RFID標簽、物聯網無線節點、物聯網定向監測器、物聯網全向監測器和物聯網絡(luò )中繼器、和通信鏈路組成。

　　通信鏈路分為無線鏈路和有線鏈路，無線鏈路不需要添加其他硬件。它是RFID標簽與物聯網無線節點之間、RFID標簽與物聯網定向監測器之間、RFID標簽與物聯網全向監測器之間;定向監測器或物聯網無線節點與物聯網絡(luò )中繼器之間，通過射頻信號交換和傳送信息的鏈路。

　　智能辦案中心定位系統各層工作流程：

　　4.1采集層

　?、賀FID標簽:每一個或一組證物綁定一個RFID標簽，每個RFID具有唯一的ID標識，通過綁定的一維條碼與一個或一組證物形成一對一的標識關系。RFID每1s主動地以規定的協議向外發射射頻信號，包含標簽ID號，標簽電量等有效信息。

　?、谖锫?lián)網無線節點:主動的監測周?chē)纳漕l信號，當收到有效的RFID信號時在協議幀上加上自己的信息，再將信息發出。

　?、畚锫?lián)網定向監測器：工作原理與物聯網無線節點相同，但是識別范圍比較小，通常放置在門口和空間比較狹小的位置，用于判斷是否有證物通過。

　?、芪锫?lián)網全向監測器: 主動的監測周?chē)纳漕l信號，并且通過以太網或RS485接口將收到的信息以及自身的唯一ID等信息傳送到后臺應用系統進行分析。是介于采集層和通信層之間的設備。

　?、菔殖纸K端：自動盤庫。

　　4.2傳輸層

　　物聯網絡(luò )中繼器：主動監測周?chē)纳漕l信號，當收到物聯網無線節點或物聯網定向監測器發出的有效信息經以太網或RS485等傳輸方式傳輸至后臺應用系統進行分析。

　　4.3應用層

　　完成成對采集數據的處理，以及功能實現。

　　智能辦案中心定位系統定位原理：

　　5.1房間定位：在房間內綁定安裝一個物聯網無線節點并且在房間門口綁定安裝一個物聯網定向監測器。由于定向對卡器可接收信號的范圍較小，只有在RFID經過門口時才會(huì )收到RFID信號。所以當且僅當定與房間綁定的向讀卡器接收到了RFID的信號并且與房間綁定的無線物聯網無線節點接收到該RFID的信號強度達到了一定的閥值時，認為與該RFID綁定的證物被帶進了該房間。反之，當且僅當與房間綁定的物聯網定向監測器再次接收到該RFID信號并且與房間綁定的物聯網無線節點接收到的該RFID信號強度減小到了一個固定的閥值甚至無法接收到該RFID的信號時，認為與該RFID綁定的證物被帶離了該房間。

　　5.2走廊定位：根據走廊長度在走廊安裝若干個物聯網無線節點，參考各物聯網無線節點的收到的RFID的信號強度通過一定的算法，定位出該RFID綁定的證物在走廊中大概的位置。

　　5.3樓梯口：在樓梯口綁定安裝一個物聯網定向監測器，當這個物聯網定向監測器收到標簽信號并且與樓梯口相鄰的走廊內的物聯網無線節點收不到該RFID信號時，認為與該RFID綁定的證物經此樓梯口被帶離。

　　5.4建筑出口定位：在建筑出口綁定安裝一個物聯網定向監測器，當物聯網定向監測器讀到了RFID信號，就認為與該RFID綁定的證物經過該門口。




　　智能辦案中心定位系統功能：

　　6.1人員區域實時定位

　　能夠實時定位佩帶定位標簽的人員所在區域，并顯示在監控端地圖上。

　　6.2管控人員統計及電子點名

　　統計各區域考勤人數及實到人數，以及特定區域內實到人數，與應到人數對比，確定人員是否到齊。并顯示缺席人員的姓名。

　　6.3人員查找

　　在監控端可輸入人名或標簽號查找指定人員位置當前所處位置。

　　6.4未按流程

　　涉案人員必須按照既定的流程進行，如果不按照流程，上一流程沒有結束就進入下一流程的話，系統就會(huì )產生報警，同時區域報警器進行語音提示。

　　6.5單人詢問、訊問

　　涉案人員的詢問、訊問必須有兩名警察同時完成，如果一名警員進行審訊的話，系統會(huì )在指定的時間內報警。

　　6.6脫崗、睡崗

　　可監控提醒值班人員，晚上12:00到凌晨7:00，每隔半小時值班干警必須去進行正常的巡視，不然系統將產生聲光告警。

　　6.7消失告警

　　可重點監控某些標簽，當這些標簽離開指定區域或清失時系統發現相應的告警。

　　6.8越界、離開報警

　　某些區域屬于重要區，未經允許的人員進入將發出報警信息 。也可以在某些區域可以設定某些人員在設定的時間內不準離開，如果離開或消失系統告警 。

　　6.9軌跡回放

　　可查詢某個標簽指定時間段的移動軌跡，這個時間段這個標簽都去過哪些區域。

　　6.10視頻聯動

　　可以給每個定位設備綁定一個攝像頭，通過在監控端的地圖上，點擊定位設備圖調用定位設備所在區域的視頻。當有特定的告警時，系統會(huì )自動調出發生告警的區域的視頻。

　　6.11人員臨時授權

　　當某個人員需要暫時進入重要區域或要離開行程安排區域時，可在系統進行臨時授權，準許他進入重要區域或離開工作區一定的時間。

　　6.12電子標簽故障報警

　　電子標簽的故障，主要是指標簽電池電壓低;佩戴在人員手上的腕帶被破壞或被拆除;

　　只要佩戴在人員手上的腕帶被脫下來系統都會(huì )的提示告警;無論是剪斷，還是用工具正常拆除，系統都會(huì )有告警。當標簽的電池電壓過低時系統也會(huì )提示，此時需要盡快更換電池。

　　智能辦案中心定位系統優勢：

　　7.1技術路線

　　本定位系統采用云計算方式，云定位服務(CenterService)作為系統的中樞，采用集群式部署，對標簽位置和各類告警信息進行匯總和分發。支持大量的信息采集程序和監控展示程序的并發連接。

　　系統管理員可以通過管理終端登錄到web后臺管理系統，對檔案資料和系統權限進行管理并存入數據庫;web后臺管理系統同時提供統計報表功能。

　　云采集軟件(Agent)負責實時接收RFID接收器上報的標簽的位置信息和告警信息，并周期性地對這些信息進行預處理，采用復雜的定位算法將標簽的位置定位到某個接收器上，然后將處理后的定位信息上報給云定位服務。Agent具有智能負載檢測功能，能夠自動地將位置信息上報給負載較低的那個云定位服務。

　　云定位服務進一步對Agent上報的定位信息進行處理，周期性的統計出每個區域的人數，根據每個人員的每天的行程安排來判斷人員是否非法離開規定區域，是否非法進入關鍵區域?？赏ㄟ^(guò)配置將某些嚴重的告警信息通過手機短信的方式發生給相關人員?？梢远ㄆ趯^域的人員統計信息顯示在LED屏幕上?？梢詫⒏婢畔⒑蜆撕灥奈恢眯畔⑤敵?，與第三方的系統進行信息集成。

　　系統管理員通過監控展示程序(Monitor)登錄到云定位服務后，可以實時收到標簽的位置信息并通過動畫的方式在界面上展現出來;實時接收到各類告警信息并通過聲光等方式提醒系統管理員。監控展示程序還可以通過硬盤錄像機獲取攝像頭的視頻圖像，對定位現場的情景進行進一步的了解，及時的做出響應。

　　7.2技術特點

　　1、采用云計算技術，系統能夠根據負載情況來增減定位服務器的數量。

　　2、定位算法完善，采用多種定位器，可以在各種復雜的環境中對標簽進行精確的定位。

　　3、系統采用先進的中間件技術，采用面向對象的方法進行開發，整個系統具有低耦合、高內聚的特點。采用集中式拓撲結構，同時支持多個采集程序和多個監控終端。

　　4、系統容量大，能夠支持20000個標簽和1000個接收器進行定位;可以通過添加硬件的方式來實現系統容量的線性擴展。

　　5、高可用性，定位服務采用集群方式部署，集群具有智能感知功能，支持數據在集群中的服務器之間共享。支持7*24的服務標準。

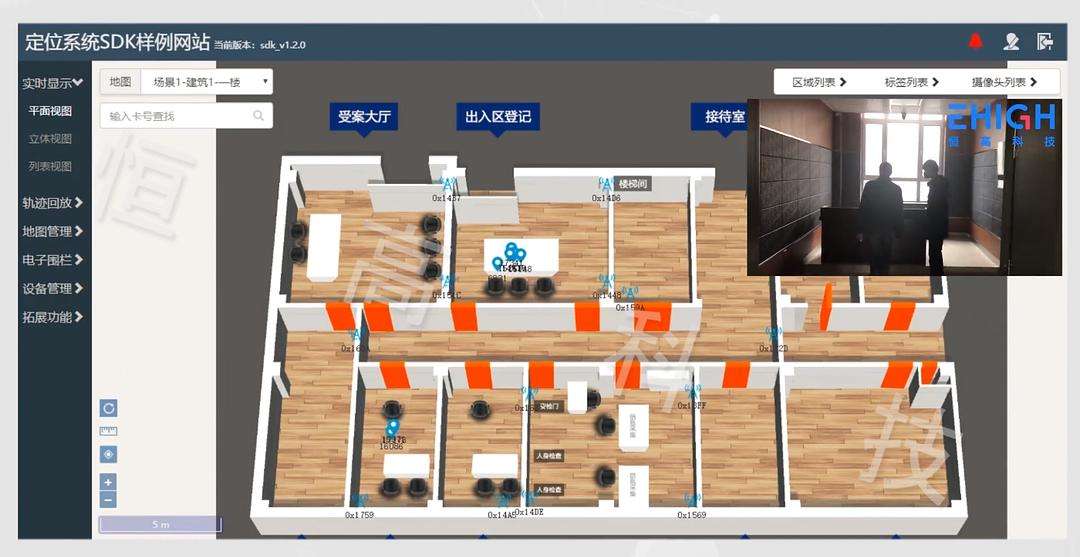

　　6、監控終端界面美觀，顯示直觀，交互性強，支持自定義地圖編輯;采用國內首創(chuàng )的模擬3D畫面定位展示。

　　7、系統的適應性強，可以在WINXP/WIN2008/WIN7等WINDOWS系列系統上運行。

　　8、海量數據存儲，數據存儲支持SQL SERVER、MySQL等主流數據庫系統，支持海量數據的存儲和信息查詢檢索;數據存儲采用磁盤整列，數據安全性高。

　　9、系統的安全性高，數據傳輸采用ssl/tls安全傳輸協議，支持RSA/DSA等非對稱加密算法，加密強度符合業界公認的傳輸加密標準;系統支持X509數字證書授權的安全訪問。

　　10、擴展性、兼性強、外接設備豐富，如：LED顯示設備、短信模塊、身份證讀寫設備等。

　　11、支技語音交互模式。

　　12、支持第三方軟件集成，可以將告警信息和標簽的位置信息通過UDP協議發送出來，與第三方的系統進行信息集成。

　　13、系統部署靈活，定制能力強。除了基本的定位、告警、人員統計等功能外，還可以根據不同的應用場景來添加一些定制功能。
