射頻識別,RFID(Radio Frequency Identification)技術,又稱無線射頻識別,是一種通信技術,可通過無線電訊號識別特定目標并讀寫相關數據,而無需識別系統與特定目標之間建立機械或光學接觸。
目錄
1、人員路徑引導系統解決方案簡介
2、人員路徑引導系統解決方案設計原則
3、人員路徑引導系統解決方案目標
4、人員路徑引導系統工作流程
5、人員路徑引導系統架構
6、人員路徑引導系統功能
7、人員路徑引導系統優勢
人員路徑引導系統解決方案簡介:
路徑引導問題在日常生活工作中可謂無處不在,入住酒店我們要找房間,拜訪客戶我們要找樓層,進入大型園區找樓宇等等,諸如此類,我們都需要在路徑導向上有輔助信息幫忙,在關鍵走向節點,一個小小的朝左走,朝右走,往往帶給我們極大的便利,提高我們的行動效率。根據SUPERRFID的應用經驗,典型需求(Demand)如下:
為訪客授權標簽,并在標簽內寫入目的地信息;在路徑的關鍵走向節點處,安置識別設備,讀取標簽目的地信息,并為路徑走向提供參考信息。
根據上述區域安全管控需求,我們需要面對如下幾個問題:
應用場合及對象
根據上述需求可知,一般涉及到路徑導向的場合,往往多是到比較陌生的環境中遇到的問題,針對的人群也往往是入住酒店的賓客,來訪的訪客等對目的地環境不是很熟的人群。
目的地的信息載體問題
賓客或者訪客要去的目的地是我們路徑引導的目標,需要對這些信息進行管理,識別,方可以進行有效的過程引導。電子標簽可以作為目的地信息的有效載體。
路徑關鍵節點識別
路徑引導的關鍵是在關鍵節點處要對攜卡人員進行識別,準確的身份識別及目的地信息的讀取是下一步有效引導的前提。
信息引導
關鍵節點識別完成后,根據目的地信息,系統可以進行合適的引導信息提示。
人員路徑引導系統解決方案設計原則:
根據核心需求,整個方案按照如下原則進行設計規劃:
2.1穩定性
為了保證系統穩定性指標,在整個方案設計中均采用成熟,穩定,先進的技術來實現需求。在成熟技術的基礎上進行可靠的創(chuàng )新,使整個系統既能可靠運行,又具有創(chuàng )新特色。系統中采用的2.45GHz射頻識別技術,定向天線區域控制和距離控制技術,數據傳輸技術,聲光報警,視頻聯動等都是相對應用較多,比較成熟的技術。
2.2實時性
作為信息推送系統,整個系統的信號識別,采集,處理,決策的快速實現非常重要,這就要求軟硬件的設計要充分考慮這些。要充分利用2.4G高速、大范圍、大容量、抗沖突性能佳的特點來進行設計。
2.3精確性
路徑的關鍵節點需要精確的定位識別,準確的確認人員處在關鍵節點是整個系統的核心。
2.4安全性
2.45GHz無線射頻通訊及數據傳輸過程中均采用安全加密算法,保證了數據安全。同時系統具有較高的實時報警響應速度,保證了及時預警,安全提示作用。在系統的操作規范設計等方面也需要考慮可實施性、安全性。
2.5經濟性
整個系統構成要有較高的性?xún)r(jià)比,盡量做到資源共享,較低的維護成本。
人員路徑引導系統解決方案目標:
3.1路徑關鍵走向節點低頻信號覆蓋穩定
3.2路徑關鍵節點邊界控制穩定,清晰
3.3可靠的識別
3.4靈活的引導方式
人員路徑引導系統工作流程:
4.1首先要對賓客或訪客進行發卡授權,及2.4G觸發型電子標簽,該標簽可以接收地標器的低頻信號,同時可以將授權信息及目的地信息寫入標簽內;
4.2其次在管控區域內的路徑關鍵走向節點處,我們布放地標器,閱讀器,LED屏幕。每個地標器都有自己唯一的ID編碼,用于表示所在地理位置信息。2.4G閱讀器設備用于和標簽進行信息交互,LED大屏用于系統路徑引導信息顯示;
4.3客人攜卡進入到關鍵走向節點,標簽會(huì )收到地標器周期性發出的ID信號,同時和自身ID打包通過2.4G發送給閱讀器;
4.4閱讀器收到標簽信息會(huì )上傳系統,系統根據客人身份信息及目的地信息,當前所處位置信息,進行綜合分析判斷,通過不放在路徑關鍵走向節點處的LED大屏進行路徑引導。

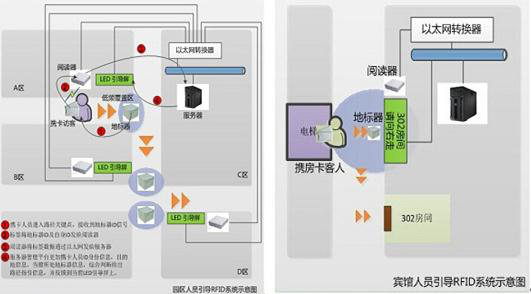

人員路徑引導系統架構:
人員路徑引導系統功能:
6.1路徑關鍵點通過低頻信號進行覆蓋,范圍大小可設置;
6.2地標器周期性發射低頻ID編碼,攜卡人員進入此區域可以接收此低頻ID,這作為人員是否進入該區域的判別標志。標簽會(huì )將低頻ID和2.4GID打包發送給閱讀器;
6.3 2.4G閱讀器收到進入標簽ID會(huì )上傳系統,系統會(huì )根據人員身份信息,目的地信息,當前所處位置信息綜合判斷,給出路徑引導信息,并通過LED顯示屏顯示;
6.4系統路徑引導響應時間不大于3秒。
人員路徑引導系統優勢:
7.1路徑關鍵點的區域邊界控制精度非常高,誤差在30厘米內,不會(huì )因為2.4G的信號反射造成預警的誤判斷;
7.2系統設備構成簡單,實施便利;
7.3區域覆蓋控制調節方便;
7.4系統功能擴展靈活;
7.5系統引導響應速度快。
