射頻識別(RFID)是一種無線通信技術，可以通過無線電訊號識別特定目標并讀寫相關數據，而無需識別系統與特定目標之間建立機械或者光學接觸。

　　電子標簽是RFID的俗稱，電子標簽又稱射頻標簽、應答器、數據載體;閱讀器又稱為讀出裝置、掃描器、讀頭、通信器、讀寫器(取決于電子標簽是否可以無線改寫數據)。電子標簽與閱讀器之間通過耦合元件實現射頻信號的空間(無接觸)耦合;在耦合通道內，根據時序關系，實現能量的傳遞和數據交換。

　　目錄

　　1、運動會(huì )檢錄計時記圈系統方案簡介

　　2、運動會(huì )檢錄計時記圈系統原理

　　3、運動會(huì )檢錄計時記圈系統組成及架構

　　4、運動會(huì )檢錄計時記圈系統主要功能

　　5、運動會(huì )檢錄計時記圈系統設備

　　6、RFID的市場發展

　　運動會(huì )檢錄計時記圈系統方案簡介：

　　體育跑步計時系統采用射頻識別(RFID)系統和125K低頻激活技術、計算機信息處理等高新技術與體育運動相結合，便于運動員攜帶而不影響其競技狀態。該系統計時精度可達10ms，完全可以滿足現代體育競技的要求，同時可用于對多個人物目標跑步統計以及管理?？捎糜趯W(xué)校學生跑步比賽或者跑步成績的統計及管理，提高了跑步成績的精確度，節省了人力及時間。

　　運動會(huì )檢錄計時記圈系統原理：

　　每當運動員帶著雙頻電子標簽經過跑道處計時線圈時，125K低頻激活天線能夠立即激活雙頻電子標簽信息，雙頻電子標簽實時主動發送數據給附近的讀寫器，讀寫器再將讀到的卡數據上傳給連接的計算機，計算機得到運動員的有關信息，并記錄下通過時的對應時刻，用專用軟件對該信息作一系列處理。跑步起始時間可由讀寫器引出的“計時開始”按鈕采集，上傳給計算機后臺系統軟件，后臺系統軟件將采集到的開始時間、卡片信息與相應運動員信息對應，統計比賽情況，從而實現對跑步項目自動計時的目的。

　　該系統可在終點鋪設一組地感線圈，用于比賽計時，亦可在跑道設置多個地感線圈用于實時監控運動員比賽情況。

　　運動會(huì )檢錄計時記圈系統組成及架構：

　　整套系統由一體化讀寫器HY-R9010、雙頻電子標簽HY-T7039、125K低頻地感線圈、專用軟件和控制計算機五部分組成。

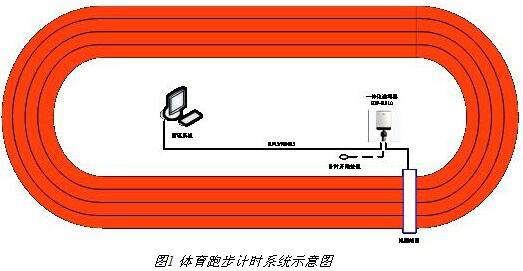

　　系統架構：




　　運動會(huì )檢錄計時記圈系統主要功能：

　　4.1統計運動員成績：比賽結束后，計算機即統計出各運動員的起訖時刻、最快圈時間，以及名次等成績，并打印成績單;

　　4.2顯示比賽實況：經過計算機處理后的信息，可以通過大屏幕或電視屏幕即時、動態顯示比賽實況，激烈賽況一目了然;

　　4.3儲存比賽記錄：由計算機記載的全部比賽記錄，可供隨時查看或打印。

　　運動會(huì )檢錄計時記圈系統設備：

　　5.1 HY-R9010型一體化讀寫器

　　a)技術特性：

　　識別距離 ： 0 ～ 150米

　　識別速度 ： 200 公里 / 小時

　　識別能力 ： 同時識別 500張以上的標簽

　　識別角度 ： 定向(垂直30° 水平30°)

　　極化方式 ： 雙極化(可滿足標簽朝向多變的應用)

　　天線增益 ： 14dBi

　　工作頻段 ： 2.4GHz、125KHz(可擴3路低頻天線)

　　功耗標準 ： 工作功率為毫瓦級

　　通信機制 ： 基于 HDLC 時分多址和同步通信機制

　　抗干擾性 ： 頻道隔離技術，多個設備互不干擾

　　安 全 性 ： 加密計算與安全認證，防止鏈路偵測

　　實時時鐘 ： GPS自動授時

　　計時精度 ： ±10毫秒

　　存儲空間 ： 板載2M Byte，支持8G Micro SD卡

　　接口標準 ： RS232、RS485、Wiegand、RJ45、TTL、WiFi、GPRS等可選

　　擴展I/O ： 開關量信號輸入與輸出各3路

　　電源標準 ： DC 7.5～24V 800～3000mA

　　封裝特性 ： 耐酸堿工程塑料

　　可 靠 性 ： 防水等級IP67，滿足工業級應用要求

　　尺 寸 ： 266×178×46mm

　　重 量 ： 1.8kg

　　安裝方式 ： 專用安裝支架或立桿套件

　　b)工作方式

　　讀寫器不間斷(或受地感的開關量信號觸發后)向外發射125KHz低頻信號，任何進入低頻覆蓋區域的半有源電子標簽將接收到低頻ID編碼，并解析出低頻信號強度RSSI值、標簽電池電壓狀態、標簽防拆狀態等信息，隨后立即以2.4GHz信號回復給讀寫器;讀寫器也可實時接收“主動式”有源電子標簽發出的信號，并將接收到的數據轉送到后臺管理系統中。特殊應用中也可向標簽寫入數據或更改參數。

　　C)接口標準

　　讀寫器提供RS485、weigand26/34或RJ45等標準硬件接口?？砂葱杼峁㏑S232、TTL等接口，或者擴展WiFi、GPRS傳輸模塊。公司提供符合Windows系列操作系統平臺的標準軟件接口，提供底層通訊協議。

　　5.2 HY-T7039型 雙頻電子標簽

　　a)技術特性：

　　識別距離 ： 0 ～ 100米可調

　　識別速度 ： 200 公里 / 小時

　　識別能力 ： 具備200張/秒的防沖突性能

　　識別方式 ： 全向識別

　　可變增益 ： 0～3級可按需選定

　　工作頻段 ： 2.45GHz、125KHz

　　通訊速率 ： 250K

　　通信機制 ： 基于HDLC 時分多址和同步通信機制

　　抗干擾性 ： 頻道隔離技術，多個設備互不干擾

　　安 全 性 ： 加密計算與安全認證，防止鏈路偵測

　　功耗標準 ： 平均工作功率為微瓦級

　　使用壽命 ： 1年

　　電壓檢測 ： 電壓低可通過無線或蜂鳴同時預警

　　封裝特性 ： ABS+PC材質，抗高強度跌落與振動

　　環境特性 ： 工作溫度-40℃ ～+85℃ 　工作濕度<95%

　　可 靠 性 ： 防水防塵，滿足工業環境要求

　　外 形 ： 雙耳方型

　　尺 寸 ： 40×36×12 mm

　　重 量 ： 12g

　　安裝方式 ： 加裝表帶佩戴

　　b)工作方式

　　標簽采用“被動方式”進行工作，標簽被動發射信號，由低頻線圈的指令觸發后發射信號，發射頻次可調。讀寫器一直在主動近距離發射125KHz低頻信號，經過任一讀寫器信號范圍內的雙頻電子標簽都能夠被順利激活，并獲取到該激活器發射的數字編號、計算出RSSI場強值。標簽隨后將 “標簽ID+標簽狀態信息+激活器編號+RSSI值” 等數據以2.4GHz頻率無線發射出去。

　　鄰近的2.4GHz讀寫器在接收到該無線數據后將會(huì )以RJ45、RS485等多種標準接口上傳給上位機。

　　RFID的市場發展：

　　物聯網已被確定為中國戰略性新興產業之一，《物聯網“十二五”發展規劃》的出臺，無疑給正在發展的中國物聯網又吹來一股強勁的東風，而RFID技術作為物聯網發展的最關鍵技術，其應用市場必將隨著物聯網的發展而擴大。

　　RFID巨大的市場空間即將打開，而一個企業成功的關鍵就在于，是否能夠在需求尚未形成之時就牢牢的鎖定并捕捉到它。伴隨行業的發展，業內的競爭不斷加劇，國內優秀的RFID企業愈來愈重視對行業市場的研究，特別是對行業發展環境和產品購買者的深入研究。

　　據調查數據顯示，到2010年，全球RFID標簽的生產數量將達到330億，是2005年13億產量的25倍以上，RFID在未來幾年的應用會(huì )隨著產業不同而有很大差異。從1991年至今，已經有超過15000萬臺汽車在使用RFID標簽。而根據分析師的預測，未來RFID將主要應用在供應鏈管理等物流領域，而這個市場將成為RFID市場的重頭戲。但如果在應用上能夠采取有效措施，實現RFID標簽的量產化，RFID標簽的價格將會(huì )迅速下跌，應用普及也將指日可待。
