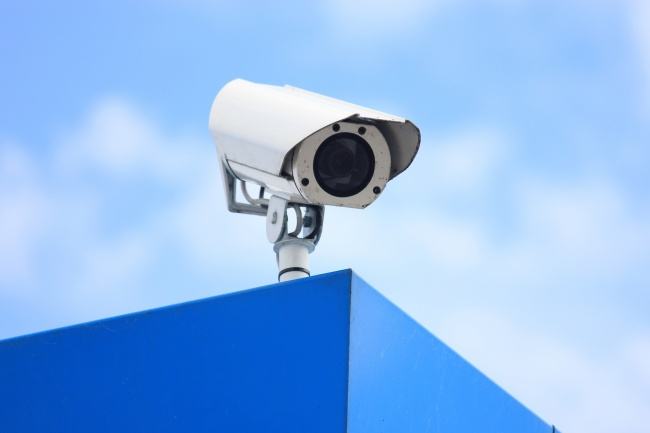

監控攝像頭是一種半導體成像器件，具有靈敏度高、抗強光、畸變小、體積小、壽命長、抗震動等優點。監控攝像機安全防范系統中。

　　圖像的生成當前主要是來自CCD攝像機，也可將存儲的電荷取出使電壓發生變化，具有抗震動和撞擊之特性而被廣泛應用。

　　2017年12月1日，《公共服務領域英文譯寫規范》正式實施，規定監控攝像頭標準英文名為：Surveillance Camera。




　　監控攝像頭的分類

　　依成像色彩劃分

　　(1)彩色攝像機：適用于景物細部辨別，如辨別衣著或景物的顏色。因有顏色而使信息量增大，信息量一般認為是黑白攝像機的10倍。

　　(2)黑白攝像機：適用于光線不足地區及夜間無法安裝照明設備的地區，在僅監視景物的位置或移動時，可選用分辨率通常高于彩色攝像機的黑白攝像機。

　　依攝像機分辨率劃分

　　(1)影像像素在25萬像素左右、彩色分辨率為330線、黑白分辨率400線左右的低檔型。

　　(2)影像像素在25萬~38萬之間、彩色分辨率為420線、黑白分辨率在500線上下的中檔型

　　(3)影像在38萬點以上、彩色分辨率大于或等于480線、黑白分辨率，600線以上的高分辨率。

　　依攝像機靈敏度劃分

　　(1)普通型：正常工作所需照度為1~3 LUX(勒克斯)

　　(2)月光型：正常工作所需照度為0.1 LUX左右

　　(3)星光型：正常工作所需照度為0.01 LUX以下

　　(4)紅外照明型：原則上可以為零照度，采用紅外光源成像。

　　按攝像元件的CCD靶面的大小劃分

　　(1)1in靶面尺寸為寬12.7mmX高9.6mm,對角線16mm

　　(2)2/3in靶面尺寸為寬8.8mmX高6.6mm,對角線11mm

　　(3)1/2in靶面尺寸為寬6.4mmX高4.8mm,對角線8mm

　　(4)1/3in靶面尺寸為寬4.8mmX高3.6mm,對角線6mm

　　(5)1/4in靶面尺寸為寬3.2mmX高2.4mm,對角線4mm

　　(6)1/5in正在開發之中，尚未推出正式產品

　　此外CCD攝像機有PAL制和NTSC制之分，還可以按圖像信號處理方式劃分或按攝像機結構區分。

　　監控攝像頭的安裝流程

　　1.監控攝像頭用導線，其額定電壓應大于線路的工作電壓;導線的絕緣應符合線路的安裝方式和敷設的環境條件。導線的橫截面積應能滿足供電和機械強度的要求。

　　2.配線時應盡量避免導線有接頭。除了非用接頭不可的，攝像頭其接頭必須采用壓線或焊接，導線連接和分支處不應受機械力的作用。穿在管內的導線，在任何情況下都不能有接頭，必要時盡可能將接頭放在接線盒探頭接線柱上。

　　3.配線在建筑物內安裝要保持水平或垂直。配線應加套管保護(塑料或鐵管，按室內配管的技術要求選配)，天花板走線可用金屬軟管，但需固定穩妥美觀。

　　4.信號線不能與大功率電力線平行，更不能穿在同一管內。如因環境所限，要平行走線，則要遠離50cm以上。

　　5.報警控制箱的交流電源應單獨走線，攝像頭不能與信號線和低壓直流電源線穿在同一管內，交流電源線的安裝應符合電氣安裝標準。

　　6.報警控制箱到天花板的走線要求加套管理入墻內或用鐵管加以保護，以提高防盜系統的防破壞性能。

　　7.線管配線有明配和暗配兩種。攝像頭明配管要求橫平豎直、整齊美觀。




　　監控攝像頭的七個要點

　　CCD板機

　　監控攝像機中CCD板機是整個攝像機的心臟，直接影響攝像頭的成像效果，市場上有國產SONY、原裝SONY、夏普、NVP、日立等，在選擇攝像機中，盡量選擇原裝SONY芯片，市場上常用的索尼420線是3142+405、3142+633 480線3172+633、520線3172+639、600線NVP2040+639、650線3172+4816+673、 4140+5816+680。

　　鏡頭

　　鏡頭分為小鏡頭和CS鏡頭(大鏡頭)小鏡頭一般用于小半球和小的攝像機上面，鏡頭通光量又分F1.2、F1.4和百萬高清鏡頭，選擇鏡頭時盡量選擇CS鏡頭，好的鏡頭，白天效果會(huì )更加真實，晚上更清晰。

　　1)應依據監控攝像機到被監視目標的距離，來選擇定焦鏡頭(Fixed Focal Lens)的焦距。

　　從焦距上區分有短焦距廣角鏡頭、中焦距標準鏡頭、長焦距遠鏡頭。鏡頭焦距通常用 f 值來表示，鏡頭光圈一般用F表示，F取值以鏡頭的焦距/和通光孔徑d的比值來衡量，F=f/d，每個鏡頭上均標有其最大的F值。

　　2)監控攝像機的鏡頭規格應與監控攝像機CCD靶面尺寸(1/2"為6.4hX4.8υ、1/3"為4.8hX3.6υ、1/4"為3.2hX2.4υ)相對應。如果鏡頭尺寸與監控攝像機CCD靶面尺寸不一致時，觀察角度將不符合設計要求，或者發生畫面在焦點以外等問題。

　　3)監控攝像機的水平視覺度數及垂直視覺度數與監控攝像機CCD靶面尺寸hXυ及鏡頭焦距f之間有如下關系：水平視覺度數=2arctan (h/2f);

　　垂直視覺度數=2arctan (υ/2f)。

　　4)鏡頭有自動光圈(auto iris)和手動光圈之分。自動光圈用于被照物光線變化較多場合，手動光圈用于被照物光線穩定之處。

　　自動光圈鏡頭有二種驅動方式：一類為視頻輸入型Video driver(with Amp)，它將一個視頻信號及電源從監控攝像機輸送到透鏡來控制鏡頭上的光圈，這種視頻輸入型鏡頭內包含有放大器電路，用以將攝像機傳來的視頻信號轉換成對光圈馬達的控制，另一類稱為DC輸入型(DC driverno Amp)，它利用攝像機上的直流電壓來直接控制光圈，這種鏡頭內只包含電流計式光圈馬達，攝像機內沒有放大器電路。二種驅動方式產品不具可互換性，但現已有通用型自動光圈鏡頭推出。

　　5)監控攝像機鏡頭安裝有C型和CS型兩種，C型安裝的鏡頭在CCD監控攝像機與鏡頭間多了5mm 調整光圈值的環。C型安裝的攝像機可用CS型鏡頭，但CS安裝的監控攝像機不能使用C型鏡頭。Philips公司推出革命性的Wizard鏡頭安裝向導，保證鏡頭與攝像機的完全兼容，這使得在任何環境下都可得到最優圖像。

　　6)變焦鏡頭由于在一個鏡頭內能夠使鏡頭焦距在一定范圍內變化，因此可以使被監控的目標放大或縮小。典型的光學放大規格有諸如6～20倍等不同檔次，并以電動縮放鏡頭(Zoom Lens)應用最普遍。按變焦鏡頭參數可調整的項目劃分有：

　　·三可變鏡頭——光圈、聚焦、焦距均需人為調節。

　　·二可變鏡頭——通常是自動光圈鏡頭，而聚焦和焦距需人為調節。

　　·單可變鏡頭——一般是自動光圈和自動聚焦的鏡頭，而焦距需人為調節。

　　7)縮放/變焦鏡頭(Vari Focal Lens)是變焦鏡頭配合縮放鏡頭功能，焦距連續可變，可將遠距離物體放大，又可提供一個寬廣視景，使監視寬度增加。日本提供從1.6～3.4mm的寬角度鏡頭到15.0—300mm的遠距鏡頭。

　　8)監控攝像機除傳統的球面鏡頭外，新一代的是非球面鏡頭(Aspherical Lens)，鏡片研磨的形狀為拋物線、二次曲線、三次曲線或高次曲線，并且在設計時就考慮到了鏡頭的相差、色差、球差等校正因素，通常一片非球面鏡片就能達到多個球面鏡片矯正像差的效果，因此可以減少鏡片的數量，使得鏡頭的精度更佳、清晰度更好、色彩還原更為準確、鏡頭內的光線反射得以降低，鏡頭體積也相應縮小。非球面鏡頭具有變倍高、物距短、光圈大的特點。變倍高可以簡化鏡頭的種類，物距短可以應用在近距離監控攝像機的場合，光圈大則可以適應光線較暗的場所，因此應用領域日漸寬廣。

　　燈板

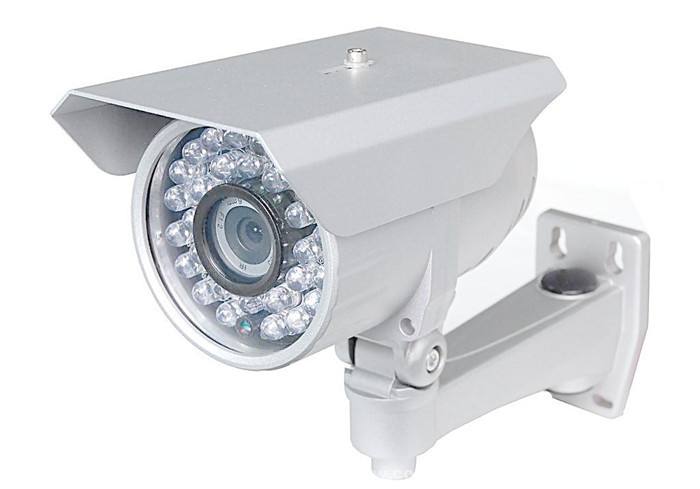

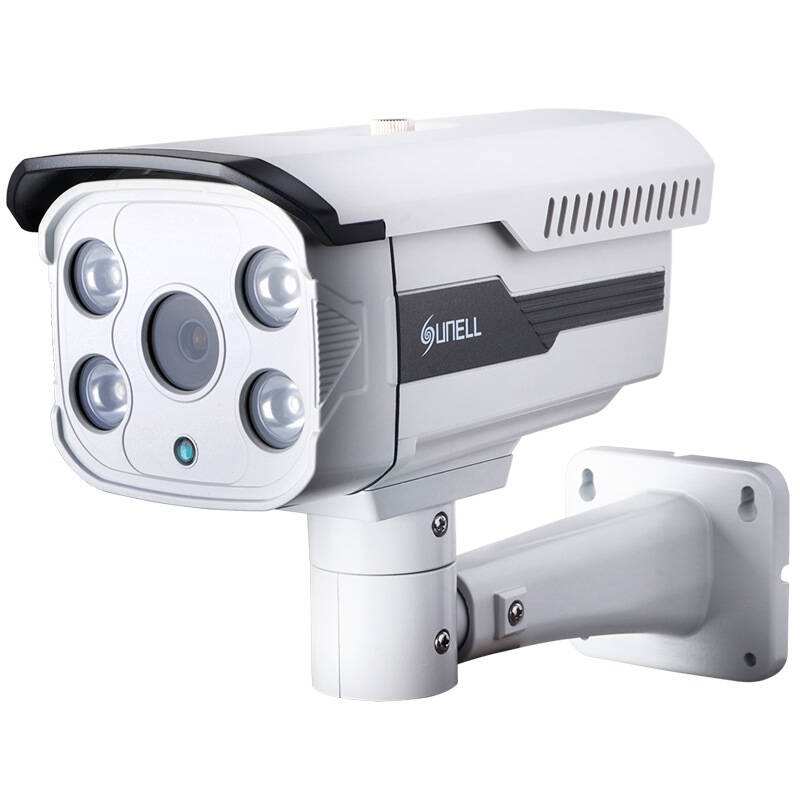

　　燈板，分為普通的紅外燈(鼎元和光磊)和陣列式燈，陣列式攝像機也分1瓦，2瓦和3瓦，所以在選擇紅外時，如果是普通紅外燈，盡量選擇鼎元，和陣列式3瓦的，由于紅外燈外觀上一般無法看出，有些山寨的攝像機，都是采用光磊充鼎元，陣列式1瓦充3瓦的，所以選擇攝像機時盡量選擇大的品牌。

　　最大光圈

　　最大光圈的真正價值表現在提高弱光情況下的進光量，從而達到最佳曝光組合。拍攝風景一般不太要求鏡頭的虛化能力，另外，除特別暗的場所外一般也不太苛求鏡頭口徑。但是，當70-200mm變焦鏡頭加裝2倍增距鏡而使望遠焦段變成400mm并用AF自動聚焦時，最好選擇最大光圈是F2.8的鏡頭。大光圈有利于在較暗條件下準確聚焦。用大口徑鏡頭拍攝人物即便在光線較弱的地方也能手持機利用自然光拍攝。另外，最大光圈大的鏡頭能帶來較快的快門速度，所以體育攝影也需要大口徑鏡頭。

　　要求鏡頭光圈大的另一個理由是能自由自在地虛化背景，而且保證虛化品質。最大光圈F1.4的鏡頭當光圈縮小到F2時，無論是成像品質還是對背景的虛化品質都要強于最大光圈是F2的鏡頭。所以說，大口徑鏡頭縮小一檔光圈具有相當大的價值，任何攝影者都要善于利用鏡頭這一特性。

　　焦距

　　選擇鏡頭第一個要注意的是鏡頭的焦距，焦距實際上就是視角問題，焦距不同視角也不同。另外用戶自己要明確，我購買鏡頭的主要目的是什么?是為拍風景還是拍人物等等。眾所周知，拍風景宜用廣角鏡頭，而拍人物則宜用望遠鏡頭，所以首先要根據攝影目的來決定自己所要選購的鏡頭焦距。

　　拍攝風景最佳焦段是廣角焦段24mm、望遠焦段200mm(均以35mm規格為標準，下同)。當標準變焦鏡頭廣角焦段從28mm進化到24mm后視角變大，可收納的景物范圍大大拓寬。一般來說拍攝風景對鏡頭最大光圈要求不太高。如果主要是拍風景的話，選擇變焦鏡頭時廣角焦段是24mm基本就夠用了。至于望遠焦段，起碼得是200mm，如果望遠焦段是300mm或400mm就更理想了，自由度會(huì )大大提高。傳統變焦鏡頭的望遠焦段多是300mm，用在數碼單反上就是450mm，焦距擴大了1.5倍，用起來會(huì )令人感到更加痛快，這一點正是數碼單反的價值所在。出品的數碼專用超廣角鏡頭的廣角焦段一般到12mm，相當于35mm規格的18mm，比起35mm規格的28mm焦段將近擴大了1.5倍，從而使所拍攝的風景場面左右范圍大大加寬。

　　拍攝人物最佳焦段是85mm。以35mm規格標準來說，拍攝人物基本以85mm焦距為標準來選擇鏡頭。85mm焦段所拍的人像基本接近中畫幅照相機所拍的畫面效果，不僅遠近感合適，而且人物臉部顯得非常自然，照相機與被攝人物之間的距離基本也能保持在平時說話的距離。85mm焦段還能很好地虛化背景突出人物。為獲得良好的虛化效果，宜選擇最大光圈大的鏡頭。85mm焦段在數碼單反上約是135mm，雖然所拍畫面遠近感顯得稍微弱了一點，但基本無大礙，所以拍攝人物鏡頭的焦距起碼要在85mm左右。

　　拍花卉對傳統單反來說有一款100mm微距鏡頭就足夠了。100mm微距鏡頭可等倍攝影，能把花朵拍得很大，但是，當等倍攝影或接近等倍攝影時，由于焦距長景深淺，容易產生抖動，所以拍攝時要考慮防抖措施。從這一點來看，50mm微距鏡頭用在數碼單反上更容易使用。

　　近攝能力

　　鏡頭的近攝能力是僅次于焦距、最大光圈的另一個選擇重點。這一點無論是對廣角鏡頭、標準鏡頭還是望遠鏡頭都一樣。那么，近攝能力到底多大才算合適呢?

　　首先說拍攝風景用的廣角鏡頭，近攝能力對廣角鏡頭來說幾乎沒什么關系，但是當拍攝以廣闊風景為背景的花卉景色時，常常要把花卉拍得大一點，在類似情況下廣角鏡頭的近攝能力就顯得很重要。

　　現有的50mm標準鏡頭近攝能力都在1125px左右，基本滿足使用。但是，大口徑標準鏡頭在使用最短攝影距離時，由于鏡頭伸出，往往存在較大像差，從而引起畫質低下，購買和使用時對這一點要有思想準備。

　　表現力

　　選擇鏡頭時很多人首先注意的是這款鏡頭的成像銳度如何。照片的用途決定了需要什么樣銳度的鏡頭。高價優質鏡頭主要供專業攝影師使用，如果只是一般攝影，就沒必要花很多錢購買高價優質鏡頭。另外，鏡頭的成像銳度還和光圈大小有直接關系，當一款鏡頭從最大光圈縮小一兩檔之后成像銳度會(huì )大幅度提高。

　　畸變是由鏡頭光學性能引起的一種光學現象，每款鏡頭都不可能不存在畸變，廠家在生產鏡頭時都對畸變進行了修正，力求把畸變控制在最低程度。一般來說鏡頭畸變主要有三種：變焦鏡頭廣角端容易產生的桶型畸變、望遠端容易出現的枕型畸變和對廣角端桶型畸變進行修正后所產生的斗笠型畸變。鏡頭現狀來說，最突出的問題是廣角端的桶型畸變，選購時要盡可能選擇桶型畸變小的款式。

　　逆光攝影時由于強烈的陽光或其他強光源在鏡面反復反射會(huì )在畫面上形成光暈和耀斑。形成光暈和耀斑的這一小部分光線不僅不會(huì )在畫面上成像，而且還會(huì )在鏡內形成亂反射而降低畫質。為防止這種現象，逆光攝影時必須使用遮光罩。優秀的鏡頭在生產制造過程中采取了徹底防止光暈和耀斑的工藝，即便在逆光拍攝時反差也很好。




　　監控攝像頭的基本參數

　　微電腦處理器32Bit RSIC Embedded Processor

　　操作系統嵌入式Linux系統

　　視頻壓縮方式Motion-JPEG

　　信號系統PAL 或 NTSC

　　幀頻率-->25fps

　　分辨率PAL：VGA(640*480), SIF(320*240), QSIF(160*120)

　　監控攝像頭的調試方法

　　1. 打開攝像機自動電子快門功能

　　2.用控制器將鏡頭光圈調到最大

　　3.將攝像機對準30米以外的物體,聚焦調至無窮遠處(大部分鏡頭是面對鏡頭將前面的聚焦調節環順時針旋轉到頭)

　　4.用控制器調整鏡頭變焦將景物推至最遠,調整鏡頭后截距使景物最清楚

　　5.用控制器調整鏡頭變焦將景物拉,微調鏡頭聚焦使景物最清楚

　　6.重復4-5步數遍,直至景物在鏡頭變焦過程中始終清楚

　　監控攝像頭的法律界定

　　《河南省公共安全技術防范管理條例》，規定任何單位和個人不得買賣、傳播或者未經公安機關通知查看、復制機房系統采集保持的信息;監控視頻管理人員若私自把公園里、道路上攝像頭拍到的視頻放到網上傳播，將面臨最高3萬元的罰款。條例還規定，安裝監控設施應當設置明顯標識，提醒公民自我保護隱私權;同時，禁止在涉及公民隱私的場所安裝監控系統。

　　縣級以上公安機關可對違反規定的單位處以5000元至30000元罰款，對個人處以1000元至5000元罰款。




　　監控攝像頭的常見故障

　　1、紅外半球系列機器晚上出現圖像照度差、發白或有亮白色光圈現象。

　　該現象是機器裝配不當導致的，裝配時感光器件(光敏電阻)離半球距離過遠會(huì )導致紅外燈啟動不完全造成機器夜間照度差;出現圖像發白或亮白色光圈現象主要因紅外發光管發出的紅外光通過球罩折射到鏡頭所致，解決此現象就是避免讓紅外光折射到鏡頭表面，通常采用海綿圈進行鏡頭與紅外光的隔離，在裝配時一定要將球罩緊貼海綿圈。

　　2、夜視型紅外防水機白天圖像正常，夜間發白

　　此現象一般因機器使用環境有反射物或在范圍很小的空間使用，因紅外光反射導致，解決此現象首先應確定使用環境是否有反射物，盡可能改善使用環境，其次檢查機器的有效紅外距離與實際使用距離是否相應;若一臺長距離紅外機器在很小的空間使用會(huì )因紅外光過強導致機器圖像發白。

　　3、無圖像

　　首先檢查外加電源極性是否正確，輸出電壓是否滿足要求(電源誤差：DC12V±10%，AC24V± 5%)，其次檢查視頻連線是否接觸良好;若是 使用手動光圈鏡頭需檢查光圈是否打開，自動光圈鏡頭則需要調

　　節LEVEL電位器使光圈在合適位置。

　　4、彩色失真、偏色

　　可能是白平衡開關(AWB)設置不當，也可能是環境光照條件變化太大，此時應檢查開關設置是否在

　　OFF位置，應想辦法改善環境的光照條件。

　　5、圖像出現扭曲或幾何失真

　　這種現象可能是攝像機、監視器的幾何校正電路有問題或光學鏡頭的問題,也有可能是視頻連接線纜或設

　　備的特征阻抗與攝像機的輸出阻抗不匹配。當出現以上現象時,請先檢查所用光學鏡頭是否異常及監視器的輸

　　入阻抗開關是否設置在75Ω端,其次再檢查用視頻連接線纜阻抗是否是75Ω。
