手持式紅外測溫儀如何實現非接觸式測體溫

　　手持式紅外測溫儀可以實現非接觸近距離測量人體的溫度，非常方便用于臨時快速的體溫測量。目前隨著疫情的發展，在進出小區，公共場所等地方，都需要用到手持式紅外測溫儀，賽億科技作為一家醫療設備產品設計公司，旗下產品線跟紅外測溫儀、醫療設備等產品具有非常高的匹配度，包括運算放大器，比較器，模擬開關，LDO 等產品。

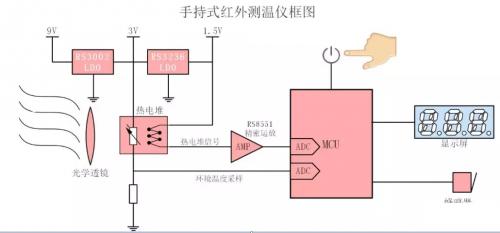

　　使用模擬熱電堆探頭的手持式紅外測溫儀原理框圖如下：

　　上圖中，以電池采用 9V 為例，先通過一個高壓 LDO RS3002 把電池電壓轉為 3V，供整個系統使用，包括為 MCU，背光燈，運放 等器件供電，然后再用一個低功耗 LDO RS3236 從 3V 降為 ，這樣做的目的是給熱電堆提供一個參考電壓，讓整個測量溫度范圍可以擴大。為了在不同的環境溫度下能夠計算正確，MCU 還必須要讀取當前的環境溫度，實現方式是通過讀取熱電堆內部的 NTC電阻與固定 100kΩ 電阻分壓的電壓點來計算的。

　　由于熱電堆的輸出電阻較高，因此運放部分的拓撲宜采用同相放大器，放大倍數大概需要 100 倍以上，需要預留低通濾波以降低輸出噪聲，為了盡量提高溫度的分辨率，要求運放的 1/f 噪聲小于 5uVpp，同時直流失調電壓小于 10uV，電路中的運放 RS8551 是潤石科技推出的一款自穩零零漂運放，具有超低的失調電壓，非常適合用于 DC 或者 低頻信號放大，其主要參數如下：

　　◆ 寬工作電壓范圍：;

　　◆ 超低失調電壓：典型值 1uV，最大值 5uV;

　　◆ 超低溫度漂移：典型值 5nV/°C，最大值 50nV/°C;

　　◆ 超低輸入偏置電流：50pA;

　　◆ 單位增益帶寬：;

　　◆ 靜態電流：640uA 每通道;

　　◆ 噪聲：。

　　潤石科技還提供性能出色的高壓 LDO 和低壓 LDO：RS3002 系列和 RS3236 系列。RS3002 的主要特點是：

　　◆ 寬輸入電壓范圍：，適用于常見的 9V 電池輸入;

　　◆ 輸出電流持續：150mA;

　　◆ 超低靜態電流：;

　　◆ 低壓差：10mV/mA;

　　◆ 超高 PSRR：54dB@1KHz;

　　◆ 輸出電壓精度可選：1% 或者 ;

　　◆ 多種固定輸出電壓可選，有 SOT-23，SOT-89-3，SOT-23-5 封裝可選。

　　RS3236 的主要特點是：

　　◆ 寬輸入電壓范圍：，支持 4 節干電池輸入;

　　◆ 內部最大輸出限流點：>500mA;

　　◆ 超低靜態電流：20uA;

　　◆ 超低壓差：1mV/mA;

　　◆ 高 PSRR：70dB@1KHz;

　　◆ 輸出電壓精度可選：1% 或者 ;

　　◆ 多種固定輸出電壓可選，有 SOT-23，SOT-89-3，SOT-23-5，UTDFN-1*1-4L 封裝可選。

　　手持紅外測溫儀針對量測人體額溫基準設計，使用非常簡單、方便。1秒可準確測溫，無鐳射點，免除對眼睛之潛在傷害，不需接觸人體皮膚，避免交叉感染，一鍵測溫，排查流感。適合家庭用戶、賓館、圖書館、大型企事業單位，也可以用于醫院、學校、海關、機場等綜合性場所，還可以提供給醫務人員在診所使用。
