電場檢測手表技術解決方案

　　從事電工行業的就會(huì )知道通常有帶電區域現實的就是電力工作現場，工作人員在不知情的情況下對帶電物體進行檢查時意外觸電問題，對工作人員生命安全構成嚴重的威脅，為了進一步降低電力工作者的風險，急需一種方便實用的電場檢測手表。



　　授權公告號為CN202421349U的中國專利公開了一種電場強度檢測電路，包括感應天線、輸入電路與感應天線連接的信號檢測初級放大電路、與信號檢測初級放大電路的輸出端連接的信號檢測末級放大電路、與信號檢測末級放大電路的輸出端連接的聲光報警電路以及電池電源。信號檢測初級放大電路是包括NPN 三極管的信號放大電路，其基極與發射極之間的輸入電路是由第一電阻和第二電阻組成的電阻分壓電路，在基極與發射極之間連接有保護三極管和穩定交流增益的反向二極管，在基極與集電極之間還連接有增加電路穩定性的第一電容。信號檢測末級放大電路是包括PNP 三極管的信號放大電路。電路簡單，成本低，具有聲光報警功能，靈敏度高，抗干擾性強，穩定性高。廣泛適用于低、中及高頻電場強度的檢測。



　　現有技術的缺點：現有的便捷式電場檢測裝置主要有電場檢測頭盔以及電場檢測手表。帶電預警頭盔主要是將電場檢測裝置內嵌于安全頭盔，組成部分為感應電壓信號放大電路、語音發生器和音頻放大輸出電路，該頭盔主要是利用音頻信號來達到預警效果，該頭盔會(huì )因增加檢測裝置而增加重量會(huì )引起佩戴者的不適感，并且在嘈雜的環境中音頻信號可能會(huì )被湮沒，可能會(huì )達不到預期的預警效果。電場檢測手表佩戴者可能會(huì )在高強度的工作情況下，會(huì )導致手套的磨損，有可能破壞手套內部的預警裝置，這樣也會(huì )影響預警效果。




　　技術實現要素：



　　本實用新型所要解決的技術問題是提供一種電場檢測手表，能解決現有帶電預警裝置攜帶及使用不便，使得實用性過低的問題。



　　為解決上述技術問題，本實用新型所采用的技術方案是：



　　一種電場檢測手表，它包括工作主體、表帶，所述工作主體內設有主控模塊，主控模塊的輸出端分別與帶電檢測模塊、震動預警模塊，帶電檢測模塊包括括感應天線、輸入電路、與感應天線連接的信號檢測初級放大電路、輸入端與信號檢測初級放大電路的輸出端連接的信號檢測末級放大電路、輸入端與信號檢測末級放大電路的輸出端連接的聲光報警電路，以及電池電源。



　　所述信號檢測初級放大電路是包括三極管的信號放大電路，其基極與發射極之間的輸入電路是由第一電阻和第二電阻組成的電阻分壓電路，在基極與發射極之間連接有一保護三極管和穩定交流增益的反向二極管，在基極與集電極之間還連接有一增加電路穩定性的第一電容。




　　所述三極管為NPN型三極管：



　　所述信號檢測末級放大電路是包括 PNP 三極管的信號放大電路，其基極與發射極之間連接有一第四電阻，其基極與集電極之間連接有一增加電路穩定性的第二電容，其基極作為輸入端還與作為信號檢測初級放大電路輸出端的 NPN 三極管的第三電阻連接。



　　所述聲光報警電路包括一有源蜂鳴器和一發光二極管串聯組成的報警支路，所述報警支路的一端與 NPN 三極管的發射極連接，另一端作為輸入端與作為信號檢測末級放大電路輸出端的 PNP 三極管的集電極連接。

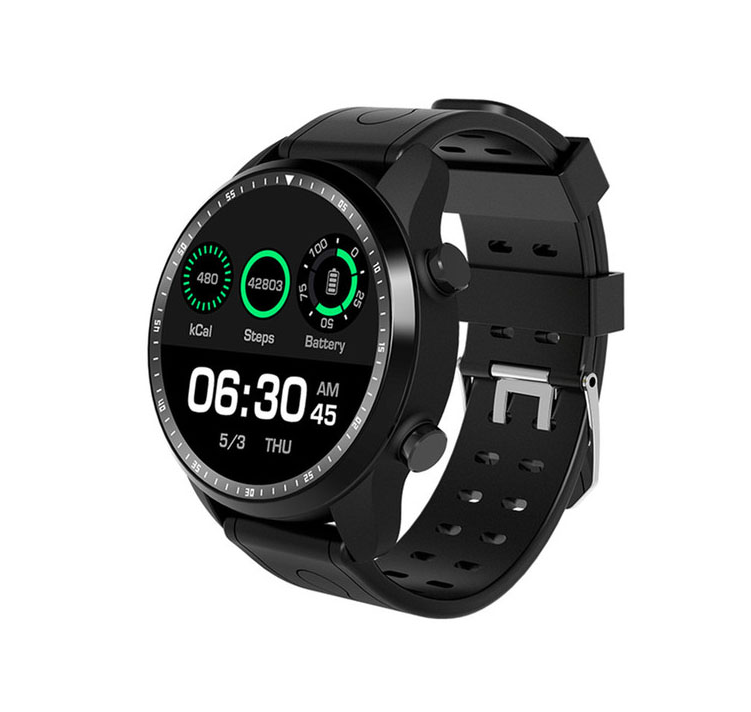

　　所述工作主體包括外殼，在外殼的正面設有顯示屏。



　　在外殼內設有通訊模塊、電池。



　　采用上述結構，當佩戴該手表的工作人員在輸電線路上進行檢修工作時，當靠近帶電物體時，手表的顯示屏上會(huì )自動顯示出電場強度以及安全距離，當達到預警條件時，蜂鳴器發出的聲音預警對工作人員進行提示。電場檢測手表在使用過程中，工作人員離帶電物體較近且安全的情況下，即可發出聲音預警，提示工作人員注意安全。同時該手表能將輸電線路上采集到的信息回饋到變電站監控平臺，將數據收集起來，形成大數據。便于以后的檢修工作順利進行。




　　具體實施方式



　　電場檢測手表，它包括工作主體



　　1，表帶



　　2，手表工作主體內設有主控模塊



　　3，主控模塊3的輸出端分別與帶電檢測模塊



　　4，震動預警模塊



　　5，帶電檢測模塊包括括感應天線、輸入電路、與感應天線連接的信號檢測初級放大電路、輸入端與信號檢測初級放大電路的輸出端連接的信號檢測末級放大電路、輸入端與信號檢測末級放大電路的輸出端連接的聲光報警電路，以及電池電源。



　　所述信號檢測初級放大電路是包括三極管的信號放大電路，其基極與發射極之間的輸入電路是由第一電阻和第二電阻組成的電阻分壓電路，在基極與發射極之間連接有一保護三極管和穩定交流增益的反向二極管，在基極與集電極之間還連接有一增加電路穩定性的第一電容。




　　所述三極管為NPN型三極管：



　　信號檢測末級放大電路是包括 PNP 三極管的信號放大電路，其基極與發射極之間連接有一第四電阻，其基極與集電極之間連接有一增加電路穩定性的第二電容，其基極作為輸入端還與作為信號檢測初級放大電路輸出端的 NPN 三極管的第三電阻連接。



　　所述聲光報警電路包括一有源蜂鳴器和一發光二極管串聯組成的報警支路，所述報警支路的一端與 NPN 三極管的發射極連接，另一端作為輸入端與作為信號檢測末級放大電路輸出端的 PNP 三極管的集電極連接。



　　由于單片機(MCU)、震動器屬于本領域技術人員公知技術，本領域能在不付出創(chuàng )造性勞動的基礎上對其進行選擇和使用，因此本說明書不再贅述。



　　采用上述結構，使用時，當靠近帶電物體時，手表的顯示屏上會(huì )自動顯示出電場強度以及安全距離，當達到預警條件時，蜂鳴器發出的聲音預警對工作人員進行提示。電場檢測手表在使用過程中，工作人員離帶電物體較近且安全的情況下，即可發出聲音預警，提示工作人員注意安全。同時該手表能將輸電線路上采集到的信息回饋到變電站監控平臺，將數據收集起來，形成大數據。便于以后的檢修工作順利進行。
