智能凈水器解決方案
2020-11-09 16:32:51分類：智能家電方案4272
一、產品概述
通過TDS值監測技術，實現智能凈水器設備的TDS值監測。通過濾芯監測技術，實現智能凈水器設備的濾芯使用情況監測、提醒功能；通過水流量計采集模塊，計算出用戶凈水流量，供用戶參考。
二、產品組成
1.主控制器
1.1TDS檢測模塊
1.2水流量檢測模塊
2.WiFi模塊
3.指示燈
4.電源
5.手機App
1.iOS手機App；
2.安卓手機App；
6.云端服務器
三、設備端詳細分析
1.實際操作
wifi配置按鍵：按鍵被按下時WiFi進入配網模式。
2.注意事項：認證需求：3C
3.智能凈水器性能參數
3.1主控制器
3.1.1 TDS和水流量采集，數據發送和濾芯壽命計算：
a.當流量計監測到有水流動時，控制器開始計算水流量；
b.當有水流動時，數據采集傳送模塊開始采集TDS數據，水流停止時，將數據發送到服務器；
c.濾芯壽命計算；通過水流量計統計濾水總量來實現計算濾芯壽命；濾水總量數值用戶自己通過手機端輸入。
3.2 WiFi通訊模塊：
3.2.1配置功能：當wifi一鍵配置按鍵被按下時，60S內接收手機端的wifi連接命令，設置成功連接至服務器后，保存連接信息，下次啟動時自動連接到服務器；
3.2.2啟動后自動連接到服務器，實現數據上報、狀態上報以及接收是否需要更換濾芯信息；
3.2.3設備有數據產生時就上報一次，（如：設備凈水量、TDS數據）上報完后數據不保存；
3.2.4設備在斷網情況下數據可以保存24小時。
3.3指示燈
3.3.1兩顆白色指示燈位於電路板中間 （電源，wifi）；
3.3.2一顆橙色指示燈位於側方（更換濾芯）。
3.4電源：輸入DC24V

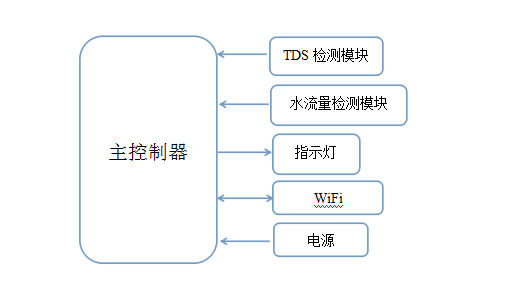

4.智能凈水器電氣框架

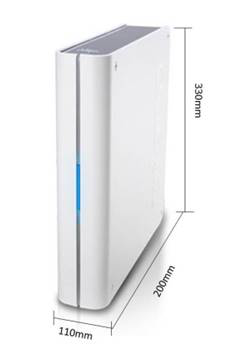

6.凈水器外觀結構
四、設備端實際操作
1.1、手機App
1.1.1、登錄注冊
a、注冊：郵箱注冊，密碼用戶自己設定；
b、登錄：注冊郵箱賬號、密碼登錄；
c、密碼重置：忘記密碼，將新密碼發送到注冊郵箱給用戶；
1.1.2、設備操控
a、通過App給設備一鍵配網，綁定設備到App，獲取設備操控權限；
b、一個App可以添加多個設備，并可查看綁定設備信息；
c、通過App可以編輯設備名稱；
d、通過App可以刪除已綁定App的設備；
e、通過App設置安裝濾芯的最大凈水量，每次更換新的濾芯后重新設置總進水量，新濾芯的進水量初始值為0；
1.1.3、數據顯示
a、原水TDS值顯示；
b、凈水TDS值顯示；
c、每日凈水量數據顯示；
d、濾芯總進水量數據顯示（濾芯壽命為實際安裝濾芯壽命，由用戶輸入該數據）；
1.1.4、報警提醒記錄
a、濾芯使用時間提醒；
b、濾芯更換提醒；
c、提醒記錄發送到App內，用戶可以查看提醒記錄列表；
1.1.5、個人中心
a、賬號信息；
b、App版本號；
c、App歸屬方；
1.1.6、其他
App UI風格及色調由客戶給出方案與參考！
2.注意事項
該項目App在香港地區使用，語言系統需為繁體中文和英文！
在疫情之下，凈水器的作用更加凸顯，奧芯科技一直致力于通過不斷創(chuàng )新技術，為萬戶千家提供安全、安全、健康、品質的智能凈水器解決方案，打造品質凈水，守護飲水安全！
