智能汽車座椅腰部支撐按摩系統開發方案
2020-11-17 10:12:23分類：智能出行方案4917
一、產品概述
本產品是一款對智能汽車座椅腰部支撐按摩系統，可通過藍牙通訊連接手機，平板等，通過移動端APP 實現對系統設備進行設置，調節控制，實現按摩，支撐，通風加熱等功能，操作簡單方便實用。
二、產品組成
1. 設備端組成1.1主控板模塊
1.2電源模塊
1.3 藍牙通訊模塊
1.4 按摩腰部支撐模塊
1.5 加熱模塊
1.6 通風模塊
2. 移動端APP
三、詳細分析
（一）設備端
1. 實際操作
1.1準備：使用前安裝，連接電源線纜（最好請專業人士安裝），將電源線接入汽車電源輸出部分，確定電源線纜、治療電極線纜與監測線纜的完整性，無裸露，確保安全。1.2開機：按下開關按鈕，設備啟動，首次使用可通過移動端APP設置使用模塊，及調節相關參數。再次開機時，會(huì )自動默認使用上一次調節好的參數。
1.3模式選擇：
1.3.1按摩，腰部支撐能消費模式，追加通風，加熱等使用模式供消費者選擇，要有硬件支持。
1.3.2可設置時間值，氣壓值，來調節時間長短，和擊打力度等感覺。
1.3.3設備可循環充放氣，單邊放，單邊充，或者同時充放。
1.3.4 連續工作15分鐘自動停止，停止后自動放氣。
1.3.2可設置時間值，氣壓值，來調節時間長短，和擊打力度等感覺。
1.3.3設備可循環充放氣，單邊放，單邊充，或者同時充放。
1.3.4 連續工作15分鐘自動停止，停止后自動放氣。
2. 注意事項
2.1使用時間：防止客戶忘記關機，更好緩解疲勞，模式工作時間15分鐘后自動關機。2.2使用環境描述：工作溫度：-20—35度，工作相對濕度：30—70%
2.3 斷電后自動放氣
2.4 通過藍牙連接，APP 控制工作
2.5認證：CCC，軟件著作權認證
3. 性能參數
3.1電源模塊
3.1.1電源要求：輸入電源，AC12V 8A （不能接電源器電源）,帶保險絲
3.1.2 電源鍵：外置，有啟動/停止功能, 汽車啟動時此按摩儀即自動開機
3.1.3 通電指示燈：紅色LED
3.1.2 電源鍵：外置，有啟動/停止功能, 汽車啟動時此按摩儀即自動開機
3.1.3 通電指示燈：紅色LED
3.2主控板模塊
3.2.1 暫定STM15W205，具體根據性能成本采用更優方案
3.2.2 保護電路：刺激電路短路、超負荷運行或其他短路和開路時，提供保護（保險絲熔斷）；
3.2.3 按摩，腰部支撐功能，預留通風加熱接口；按摩暫定10檔，腰部支撐暫定5檔，通風加熱暫定3檔。
3.3通訊模塊
3.3.1藍牙，暫定TI CC2541,具體根據性能成本采用更優方案
3.2.2 保護電路：刺激電路短路、超負荷運行或其他短路和開路時，提供保護（保險絲熔斷）；
3.2.3 按摩，腰部支撐功能，預留通風加熱接口；按摩暫定10檔，腰部支撐暫定5檔，通風加熱暫定3檔。
3.3通訊模塊
3.3.1藍牙，暫定TI CC2541,具體根據性能成本采用更優方案
3.4 機構部分：
3.4.1 傳感器，氣泵，由乙方提供樣品及規格型號。
3.4.2 氣閥電磁閥，4通電磁閥，由乙方提供樣品及規格型號。
3.4.3 氣袋4個,由甲方提供
3.4.4 帶APP二維碼帖紙（或者線標），可以通過終端掃描下載APP 應用。
3.4.2 氣閥電磁閥，4通電磁閥，由乙方提供樣品及規格型號。
3.4.3 氣袋4個,由甲方提供
3.4.4 帶APP二維碼帖紙（或者線標），可以通過終端掃描下載APP 應用。
電氣框架

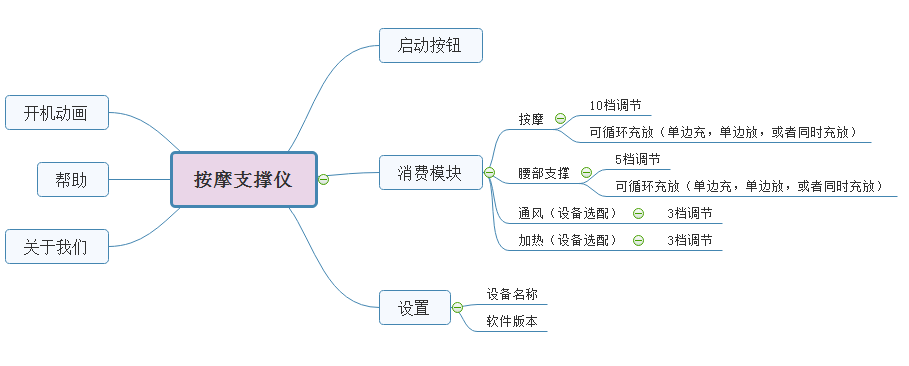

功能架構
此智能汽車座椅腰部支撐按摩系統開發方案還包括移動端應用功能設計、控制設計及功能模塊選擇設計等實際操作體驗解決方案，APP UI制作字體、背景、排版都采取極簡模式，這部分可以由客戶修改調整確認后，再進行APP邏輯編輯，進行屏幕適配、系統適配等。最后交付測試等細節問題，歡迎感興趣的企業廠家們來咨詢合作！
