帶你走近LED世界，了解LED是如何連接的

LED已經是無處不在的存在，它是基于電致發光原理的固體半導體光源，應用范圍在逐漸的擴大，具有良好的應用前景。

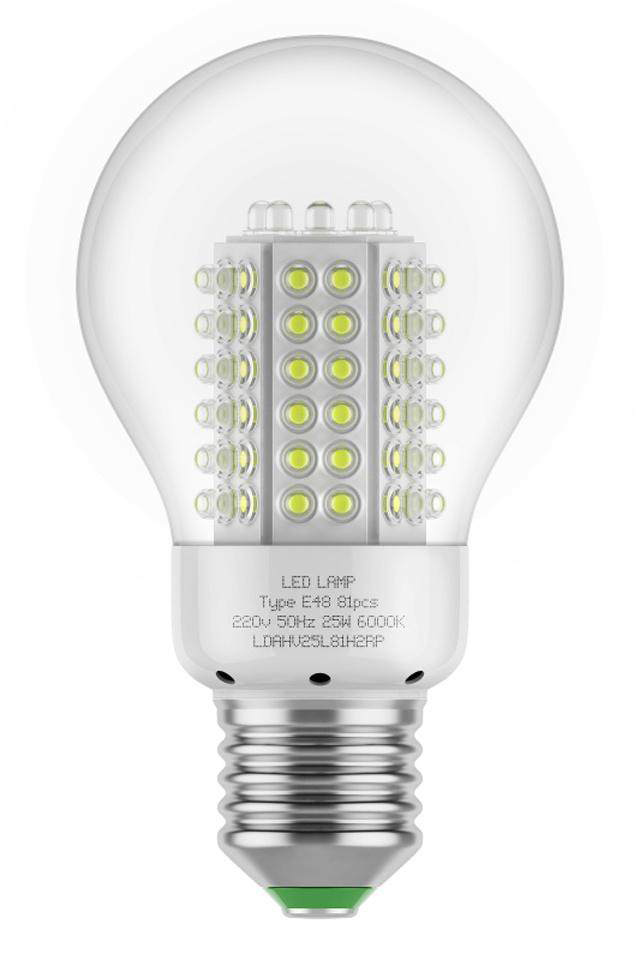

單顆封裝的大功率高亮度LED的造價高，并且主要是點光源，因此距離大范圍實用化尚有時日。目前進人實用化的單只高亮度LED的功率很小，而在實際使用的場合大部分需要平面發光，因此必須是將多個LED按照要求排列組合起來，一方面能夠滿足較大范圍、較高亮度、動態顯示、色彩變幻等應用的要求，另一方面能夠滿足與LED相配套的驅動器的驅動匹配要求。 一、串聯方式
這種串聯連接的方式電路比較簡單，首尾連接在一起，LED工作時流過的電流一致很好，由于LED屬于電流型器件，因此基本可以保證每個LED的發光強度一致。采取這種LED連接方式的電路簡單、連接方便。但是也有一個致命的缺點，那就是當其中一個LED發生開路故障時，將造成整個LED燈串的熄滅，影響了使用的可靠性，這就需要保證每個LED的質量過硬，這樣可靠性也就相應的提高。
值得注意的是：如果采用LED恒壓驅動電源來驅動LED，那么當某一個LED短路時候就會(huì )導致電路電流增大，當達到一定值時候LED就會(huì )損壞，從而導致后面的LED全部損壞，但是如果采用LED恒流驅動電源來驅動LED，當某一個LED發生短路時候電流基本保持不變，對后面的LED沒有影響。不管哪一種方式驅動，一旦某個LED發生開路時候，整個電路都不會(huì )被點亮。
二、并聯方式
并聯方式特點是LED首尾并聯連接，工作時每個LED上承受的電壓相等。但是電流不一定相等，即使是同一種型號、同一種規格批次的LED也是如此，這是由于生產制造工藝等原因導致。因此，每個LED電流分配的不均可能使電流過大的LED壽命相對于其他的LED有損下降，久而久之容易燒壞。這種并聯連接方式電路較為簡單，但是可靠性也不高，特別LED數量較多情況下發生故障可能性更高。
值得注意的是：并聯連接的方式所需要的電壓較低，但是由于每個LED的正向壓降不一樣，導致每只LED的亮度不同，另外如果一只LED短路，那么整個電路會(huì )短路，其余LED都不能正常工作對于某一個LED斷路，如果使用恒流驅動，則分配到余下的LED的電流會(huì )增大，進而可能導致余下的LED損壞，但是采用恒壓驅動就不會(huì )影響整個LED電路的正常工作。
三、混聯方式
混聯就是采用串聯和并聯方式混合，先將幾只LED串聯，然后并聯在一起接在LED驅動電源兩端，在LED基本一致性情況下，采用這樣的連接方式使得所有支路的電壓基本相等，每一支路上流過的電流也基本一致。
值得注意的是：采用混聯方式主要是應用在LED數量較多情況下，因為這種方式保證每分支中的LED故障最多只影響本分支的正常發光，比單純的串聯、并聯形式提高了可靠性。目前很多大功率的LED燈具普遍采用的是這種方式，達到很實用的效果。
四、陣列方式
陣列方式主要構成形式是：分支以3個LED為一組，分別接入驅動器輸出的Ua，Ub，Uc輸出端。當一分支中的3個LED都正常時，3個LED同時發光；一旦其中有一個或兩個LED失效開路時，可以保證至少有一個LED的正常工作。這樣一來就能夠大大地提高了每組LED發光的可靠性，也就能夠提高整個LED發光的總體可靠性。采用這種方式需要多組輸入電源，目的是為了提高LED 工作的可靠性，降低整體電路故障發生
總而言之，LED的群體應用是LED實際應用的重要方式。不同的LED連結方式對于大范圍LED的使用和對驅動電路的設計要求等都至關重要。因此在實際電路的組合中，正確選擇相適應的LED連緒方式對于提高其發光的效果、工作的可靠性、驅動器設計制造的難易程度，以及整個電路的效率等都具有積極的意義。
