筋膜槍方案開發

隨著生活節奏加快，筋膜槍廣受健身愛好者和上班族的熱捧。因此，奧芯推出了筋膜槍方案，為客戶提供主控芯片、PCBA電路設計和單片機芯片程序。

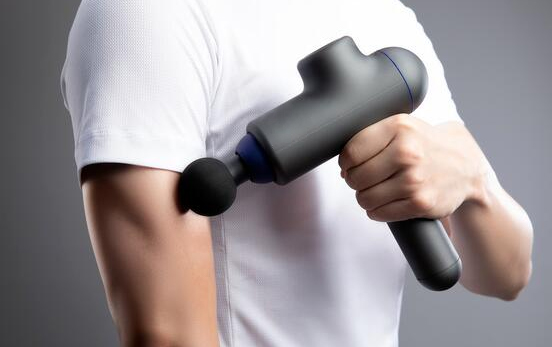

筋膜槍的全稱為肌肉筋膜放松按摩槍?zhuān)脑硎峭ㄟ^(guò)電機產生的高頻振動，減少肌肉與筋膜之間的粘連，以達到緩解肌肉酸痛，減輕運動損傷與乳酸堆積。

一、筋膜槍方案介紹

筋膜槍方案的原理很簡單，它通過單片機PWM信號控制高頻電機產生多種振動模式，經按摩頭作用于肌肉，促進局部肌肉血液循環以及放松肌肉的效果。

本筋膜槍方案主控芯片采用英銳恩單片機EN8F5113，通過觸控按鍵可調節5擋振動模式。定時關機功能，科學計算按摩時間。壓力傳感器功能，防止按壓力度過大。

應用場景：適合運動健身人員，康復理療醫師、按摩師、上班族等人員的按摩康復。

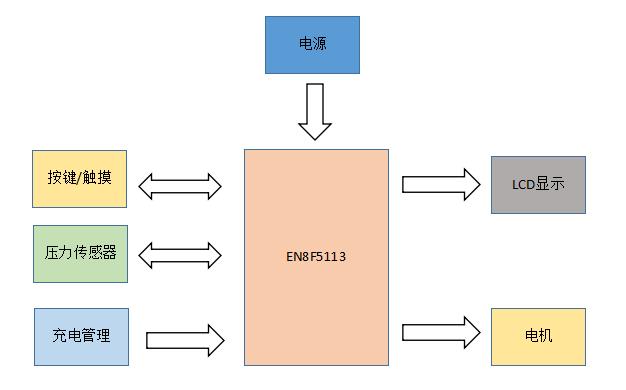

二、筋膜槍方案框圖

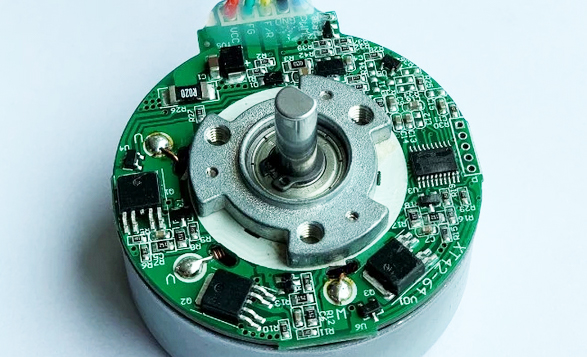

三、筋膜槍方案主控電路（本PCBA電路僅供參考）

四、筋膜槍方案芯片參數

EN8F5113單片機，為配置10路12位ADC、PWM、SPI、I2C、EUART的低功耗增強型單片機。

◆內核：8051內核；
◆ROM：8.0K；
◆RAM ：1024 Bytes；
◆EEPROM：128 Bytes；
◆工作電壓：1.8-5.5V；
◆時鐘源：IHRC 16MHz（1.8V～5.5V:±1%@-25℃～85℃；±2%@-45℃～125℃）；
◆PWM：16bit計數器，6個獨立PWM輸出，周期相同，占空比可靈活配置；
◆I/O：帶17個雙向CMOS；
◆封裝：TSSOP20、QFN20。

筋膜槍方案服務：提供主控芯片（MCU）、鋰電充電控制芯片、PCB設計、單片機程序開發。另外，可根據不同需求選擇合適的主控芯片（MCU）。

以上就是深圳市賽億科技開發有限公司的筋膜槍方案及相關芯片介紹。
